TORX, E-TORX, imbus, XZN a 12-hran – aký je medzi nimi rozdiel?

TORX, E-TORX, imbus, XZN a 12-hran – aký je medzi nimi rozdiel?

Pri výbere hlavíc, bitov a kľúčov sa zákazníci veľmi často stretnú s označeniami ako TORX, E-TORX, imbus, XZN alebo 12-hran. Na prvý pohľad môžu vyzerať podobne, ale v praxi ide o odlišné profily skrutiek a nástrojov, ktoré nie sú medzi sebou zameniteľné.

Ak sa použije nesprávny profil, výsledkom býva poškodená hlava skrutky, zničený nástroj alebo zbytočne zdĺhavá oprava. V tomto článku si preto jednoducho vysvetlíme, čo jednotlivé profily znamenajú, kde sa používajú a ako si vybrať správny nástroj.

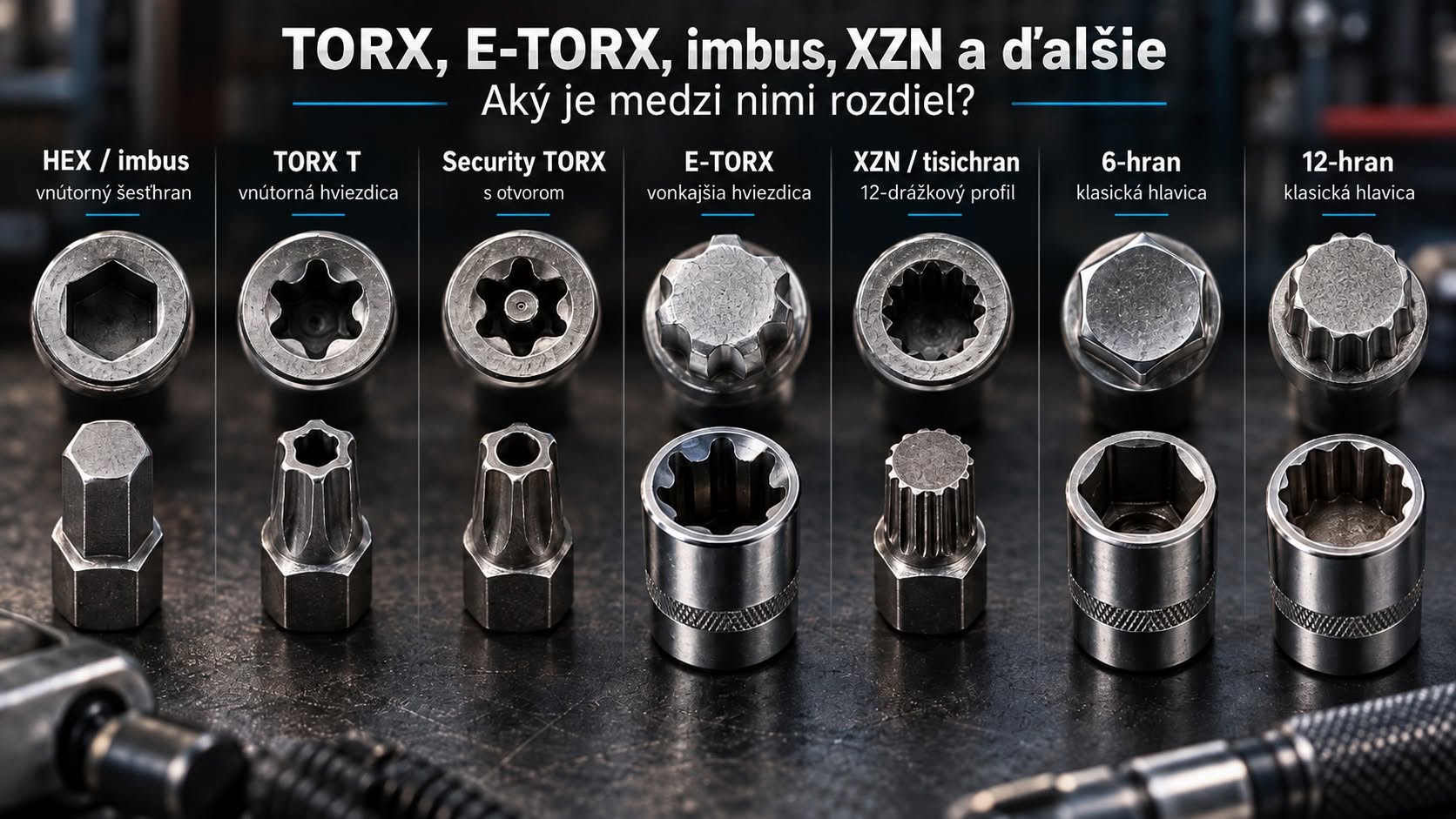

Rýchly prehľad profilov

1. Imbus / HEX

Imbus, často označovaný aj ako HEX, je vnútorný šesťhranný profil. Patrí medzi najznámejšie a najpoužívanejšie typy spojov. Používa sa pri bicykloch, motocykloch, strojoch, nábytku, ale aj na mnohých dieloch v autoservise.

Označenie býva napríklad H4, H5, H6, H8. Pri výbere je dôležité vedieť, že ide o vnútorný profil, teda nástroj sa zasúva do skrutky.

• Výhoda: jednoduchý a rozšírený profil
• Typické použitie: bežná mechanika, stroje, servis
• Pozor: imbus nie je TORX – profil je úplne iný

Ak hľadáte túto skupinu náradia, pozrite si kategóriu Imbusové a TORX kľúče.

2. TORX

TORX je vnútorný hviezdicový profil so šiestimi zaoblenými cípmi. V porovnaní s imbusom lepšie prenáša krútiaci moment a znižuje riziko pretočenia profilu.

Najčastejšie sa označuje ako T10, T15, T20, T25, T30, T40 a podobne. Veľmi často sa používa v automobiloch, elektronike, interiérových dieloch, na brzdových komponentoch a rôznych krytoch.

• Výhoda: presný prenos sily a menšie riziko poškodenia skrutky
• Typické použitie: autoservis, elektronika, plastové aj kovové diely
• Pozor: TORX nie je E-TORX

3. Security TORX

Security TORX, niekedy nazývaný aj TORX s otvorom, vyzerá podobne ako klasický TORX, ale v strede skrutky je kolík. Preto je potrebný špeciálny bit s otvorom.

Používa sa najmä tam, kde chce výrobca obmedziť bežné rozoberanie – napríklad pri niektorých elektronických zariadeniach, bezpečnostných krytoch alebo špecifických automobilových dieloch.

• Výhoda: vyššia ochrana proti neodbornej demontáži
• Pozor: obyčajný TORX bit sa do takej skrutky nezmestí alebo nepracuje správne

4. E-TORX

E-TORX je profil určený pre vonkajší TORX. To znamená, že samotná hlava skrutky má hviezdicový tvar zvonka a na jej odskrutkovanie sa používa nástrčná hlavica E-TORX.

Veľkosti sa označujú napríklad E4, E6, E8, E10, E12, E14. Tento profil je veľmi častý najmä v automobiloch – na motoroch, prevodovkách, držiakoch a rôznych konštrukčných častiach.

• Výhoda: kompaktný a pevný profil vhodný pre automotive
• Typické použitie: motory, prevodovky, držiaky, agregáty
• Pozor: E-TORX nie je klasický TORX bit

Ako základnú sadu môžete použiť napríklad VERKE V39113 – sadu E-TORX hlavíc E4–E14. Ak chcete širší rozsah, vhodnou voľbou je aj BGS 20124 – sada TORX a E-TORX hlavíc 25 dielov.

5. XZN / spline / tisícihran

XZN, označovaný aj ako spline alebo hovorovo tisícihran, je profil s viacerými jemnými drážkami. Najčastejšie ide o 12-drážkový vnútorný profil. Označuje sa napríklad M5, M6, M8, M10, M12.

Je veľmi častý najmä pri vozidlách koncernu VW, Audi, Seat a Škoda. Nájdete ho napríklad na skrutkách poloosí, hláv motorov, brzdových a podvozkových dieloch.

• Výhoda: vysoká kontaktná plocha a dobrý prenos sily
• Typické použitie: automobilový priemysel, najmä koncernové vozidlá
• Pozor: XZN nie je TORX ani 12-hran

Práve pri XZN profiloch býva veľmi častou chybou použitie nesprávneho bitu. Výsledkom býva poškodenie skrutky, ktorá sa potom výrazne ťažšie povoľuje.

6. 6-hran a 12-hran

Pri nástrčných hlaviciach sa často rieši aj rozdiel medzi 6-hranom a 12-hranom.

6-hranná hlavica má vo vnútri šesť styčných plôch a je najvhodnejšia na klasické matice a skrutky. Poskytuje lepší kontakt a je vhodná aj pre viac zapečené alebo viac namáhané spoje.

12-hranná hlavica má jemnejší profil a môže byť výhodná tam, kde je málo miesta a potrebujete častejšie meniť polohu hlavice. Niekedy sa používa aj na špecifické 12-bodové hlavy skrutiek.

• 6-hran: pevnejší kontakt, vhodný aj na silnejšie dotiahnuté spoje
• 12-hran: pohodlnejšie nasadzovanie v stiesnenom priestore
• Pozor: 12-hran nie je to isté ako XZN

Najčastejšie chyby pri výbere profilu

• zámena TORX a E-TORX
• zámena TORX a XZN
• zámena XZN a 12-hranu
• použitie príliš malej alebo opotrebovanej hlavice
• použitie 12-hrannej hlavice na veľmi zapečený 6-hranný spoj

Ak profil nesedí presne, nepokračujte silou. V praxi je vždy lacnejšie siahnuť po správnom nástroji než následne riešiť poškodenú skrutku.

Ako si vybrať správnu sadu do dielne?

Ak vybavujete domácu dielňu alebo servis, oplatí sa mať aspoň základné pokrytie najčastejších profilov.

• Základ: imbus / HEX, klasický TORX a 6-hranné hlavice
• Autoservis: E-TORX a XZN sú veľmi dôležité
• Profesionálna dielňa: oplatí sa mať aj Security TORX, 12-hranné hlavice a širší rozsah gola príslušenstva

Na STARGOOD.eu nájdete vhodné riešenia v kategóriách:

• Imbusové a TORX kľúče
• Gola sady 1/4"
• Očkoploché a kombinované kľúče

Ak často pracujete na automobiloch, veľmi praktické sú najmä kombinované sady, ktoré pokrývajú viac profilov naraz. Takto sa vyhnete situácii, že pri jednej oprave narazíte na skrutku, na ktorú v dielni nemáte vhodný nástroj.

Záver

Rozdiel medzi profilmi ako TORX, E-TORX, imbus, XZN, 6-hran a 12-hran nie je len v tvare. Každý profil má svoje konkrétne použitie a pri servisných prácach je dôležité používať správny nástroj na správny spoj.

Ak si nie ste istí, aký profil potrebujete, pozrite si naše kategórie alebo nás kontaktujte. Radi vám pomôžeme vybrať správne hlavice, bity, kľúče alebo kompletnú sadu pre vašu dielňu.

Tip: Ak si chcete vybaviť dielňu univerzálnejšie, odporúčame začať sadou BGS 20124 – TORX a E-TORX hlavice a doplniť ju o kategóriu imbusových a TORX kľúčov.
