GEKO tester dieselových vstrekovačov 600 bar – G02658
Ručný stolový tester GEKO na kontrolu demontovaných dieselových vstrekovačov. Umožňuje merať otvárací tlak do 600 bar, sledovať rozprašovanie skúšobnej kvapaliny a kontrolovať tesnosť vstrekovacej dýzy.

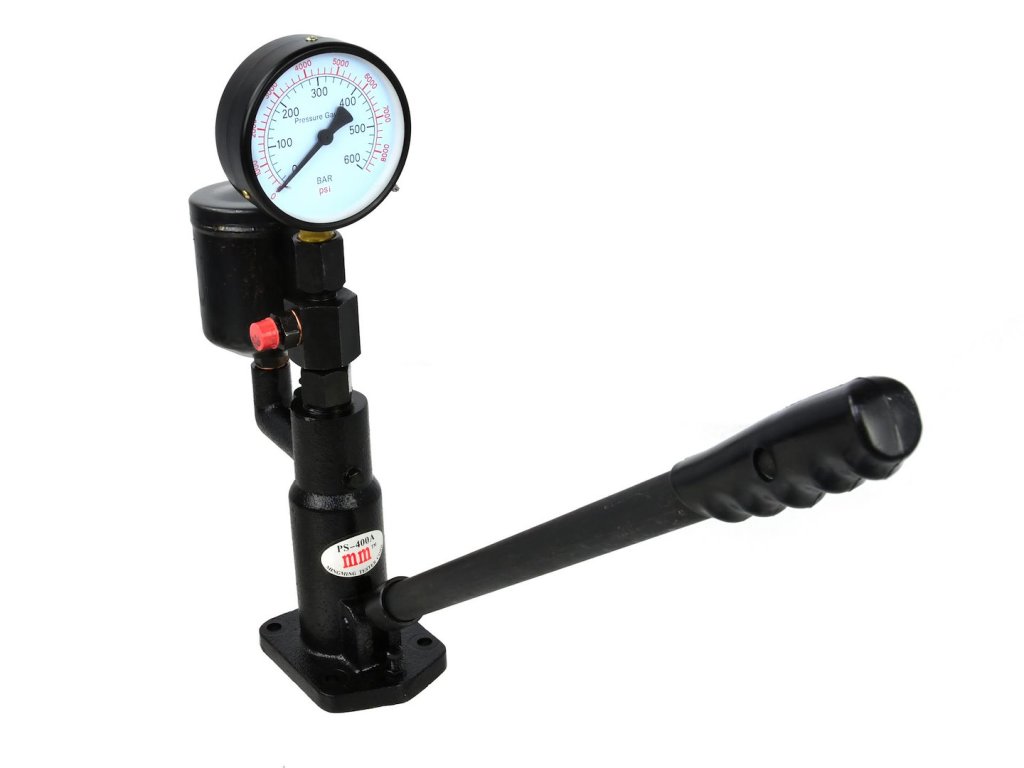

GEKO G02658 je ručný tlakový tester určený na diagnostiku, kontrolu a nastavovanie demontovaných vstrekovačov dieselových motorov. V autoservise sa používa najmä na overenie tlaku, pri ktorom sa vstrekovacia dýza otvorí, posúdenie kvality rozprašovania a kontrolu tesnosti vstrekovača.
Tester pracuje nezávisle od motora a elektrickej diagnostiky vozidla. Demontovaný vstrekovač sa pripojí k jednej z dodaných vysokotlakových rúrok, nádržka sa naplní vhodnou skúšobnou kvapalinou a tlak sa vytvára ručnou pákou. Hodnota otváracieho tlaku sa následne odčíta na manometri.

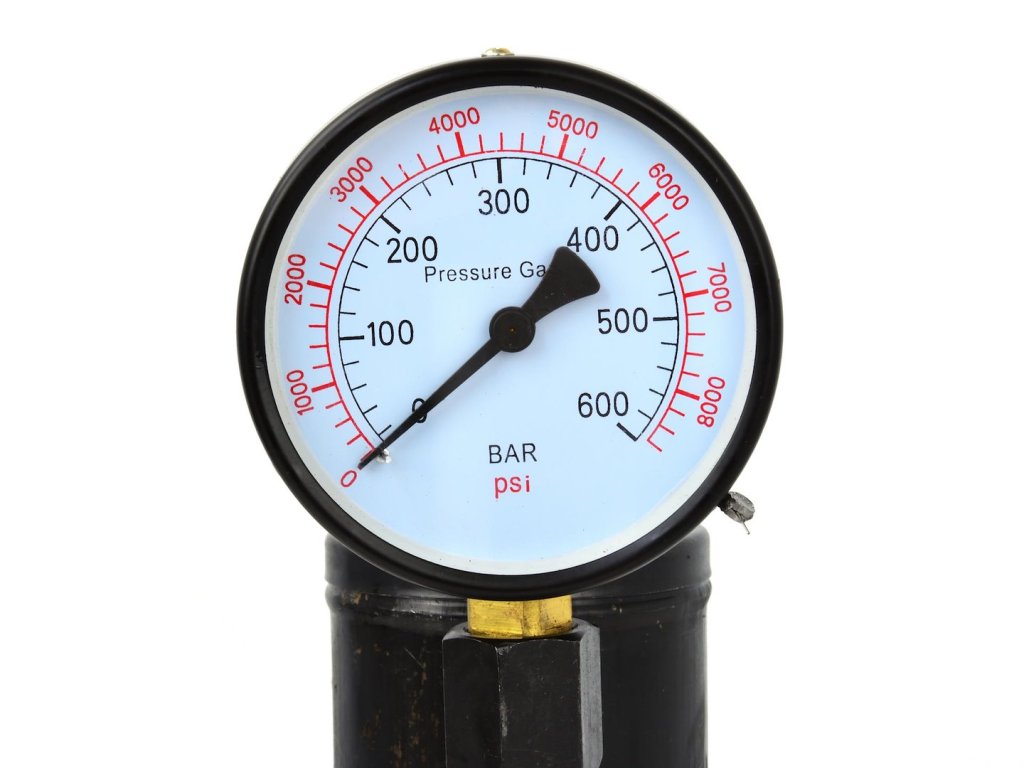

Manometer má dvojitú stupnicu s rozsahom 0–600 bar a 0–8 000 PSI. Mechanik tak môže porovnať skutočný otvárací tlak vstrekovača s hodnotou predpísanou výrobcom motora alebo vstrekovacieho systému.
Pri ďalšom pumpovaní možno vizuálne posúdiť tvar rozstreku. Správne fungujúca dýza by mala vytvárať rovnomerný rozptyl bez jednostranného prúdu, veľkých kvapiek alebo nekontrolovaného odkvapkávania. Konkrétny požadovaný tvar rozstreku však vždy závisí od konštrukcie vstrekovača.
Tester umožňuje tiež kontrolovať, či vstrekovač po poklese tlaku neprepúšťa skúšobnú kvapalinu cez dýzu. Odkvapkávanie, nepravidelný rozstrek alebo nesprávny otvárací tlak môžu poukazovať na opotrebovanú dýzu, znečistenie, poškodenie tesniacich plôch alebo nesprávne nastavenie vstrekovača.

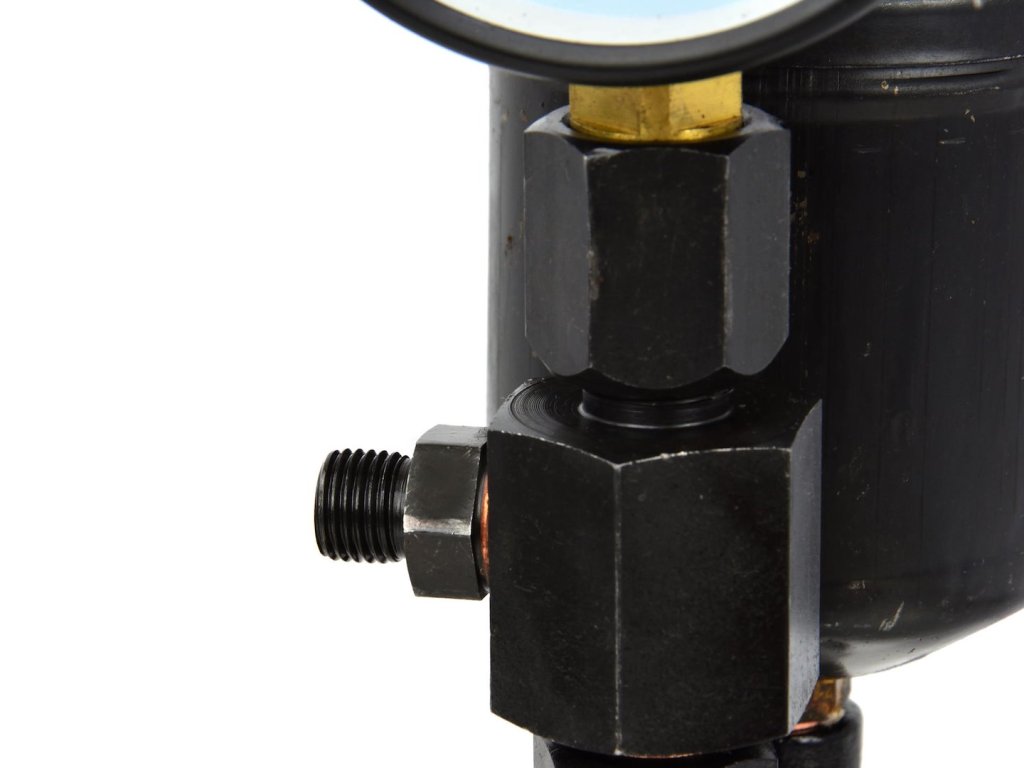

Súčasťou balenia sú dve pripojovacie rúrky so závitmi M12 a M14. Pred použitím je potrebné overiť, či závit a konštrukcia pripojenia zodpovedajú testovanému vstrekovaču. Univerzálnu kompatibilitu so všetkými dieselovými vstrekovačmi nemožno určiť iba podľa typu motora.

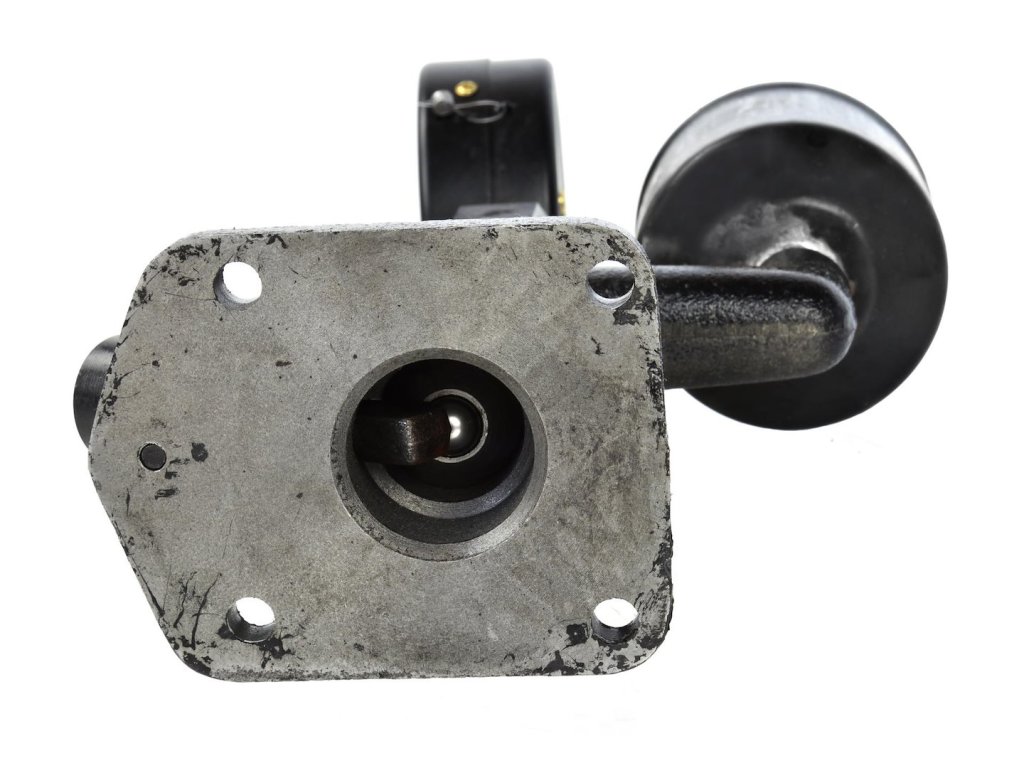

Tester je potrebné pred prácou pevne pripevniť k stabilnému pracovnému stolu. Nádržka má maximálny objem približne 600 ml a musí byť naplnená čistou kalibračnou kvapalinou zodpovedajúcou norme ISO 4113. Používanie bežnej motorovej nafty namiesto predpísanej skúšobnej kvapaliny môže ovplyvniť výsledok merania, znečistiť zariadenie a zvýšiť bezpečnostné riziko.
Pred meraním musí byť hydraulický systém dôkladne odvzdušnený. Vzduchové bubliny v kvapaline spôsobujú nepresné meranie, oneskorenú reakciu manometra a nepravidelný chod vstrekovača.
GEKO G02658 nie je testerom prepadového množstva vstrekovačov Common Rail ani elektronickou skúšobnou stolicou. Slúži ako mechanický tlakový tester pre kompatibilné demontované dieselové vstrekovače v rámci tlakového rozsahu zariadenia.
Vzhľadom na tlak až 600 bar musí tester obsluhovať osoba so znalosťami dieselových vstrekovacích systémov. Rozprášená kvapalina nesmie smerovať na ruky, pokožku ani inú osobu, pretože vysokotlakový prúd môže spôsobiť vážne poranenie.
Výhody a použitie
• maximálny skúšobný tlak 600 bar
• dvojitá stupnica 0–600 bar a 0–8 000 PSI
• meranie otváracieho tlaku dieselového vstrekovača
• vizuálna kontrola tvaru a rovnomernosti rozstreku
• kontrola odkvapkávania a tesnosti vstrekovacej dýzy
• vhodný na kontrolu vstrekovača pred opravou alebo repasom
• použiteľný na kontrolu výsledku po vyčistení alebo nastavení
• ručné vytváranie tlaku pomocou dlhej ovládacej páky
• dve pripojovacie rúrky so závitmi M12 a M14
• nádržka na skúšobnú kvapalinu s objemom do 600 ml
• nevyžaduje elektrické ani pneumatické napájanie
• pevná kovová základňa na montáž k pracovnému stolu
• vhodný pre dieselové servisy, autoservisy a opravárenské dielne
Čo možno pomocou testera kontrolovať
• tlak otvorenia vstrekovacej dýzy
• rovnomernosť rozprašovania skúšobnej kvapaliny
• tvar rozstreku vstrekovača
• odkvapkávanie paliva z dýzy
• tesnosť vstrekovača pred otvorením
• správanie vstrekovača po oprave alebo vyčistení
• porovnanie viacerých vstrekovačov z jedného motora
Obsah balenia
• ručný tester dieselových vstrekovačov GEKO G02658
• manometer s rozsahom do 600 bar / 8 000 PSI
• ovládacia páka
• nádržka na skúšobnú kvapalinu
• pripojovacia vysokotlaková rúrka so závitom M12
• pripojovacia vysokotlaková rúrka so závitom M14
• polystyrénové prepravné balenie
Technické údaje
| Parameter | Hodnota |
|---|---|
| Značka | GEKO |
| Produktový kód | G02658 |
| Typ produktu | Ručný tester dieselových vstrekovačov |
| Maximálny tlak | 600 bar |
| Stupnica manometra | 0–600 bar |
| Druhá stupnica manometra | 0–8 000 PSI |
| Spôsob vytvárania tlaku | Ručná páka |
| Kontrolované parametre | Otvárací tlak, rozprašovanie a tesnosť vstrekovača |
| Pripojovacie rúrky | 2 ks |
| Závity pripojovacích rúrok | M12 a M14 |
| Maximálny objem skúšobnej kvapaliny | 600 ml |
| Odporúčaná skúšobná kvapalina | Kalibračná kvapalina podľa ISO 4113 |
| Montáž | Pevné upevnenie k pracovnému stolu |
| Napájanie | Nie je potrebné |
| Hmotnosť netto | 5,591 kg |
| Hmotnosť brutto | 5,716 kg |
| Rozmery balenia | 150 × 220 × 410 mm |
| Typ balenia | Polystyrénové balenie |
＋ Na čo slúži tester vstrekovačov GEKO G02658?
Tester je určený na kontrolu demontovaných dieselových vstrekovačov. Umožňuje merať otvárací tlak vstrekovacej dýzy, sledovať tvar rozstreku a kontrolovať tesnosť alebo odkvapkávanie vstrekovača.
＋ Aký maximálny tlak vytvára tester GEKO G02658?
Tester dosahuje maximálny tlak 600 bar. Manometer má dvojitú stupnicu 0–600 bar a 0–8 000 PSI.
＋ Je tester určený na vstrekovače Common Rail?
GEKO G02658 nie je testerom prepadového množstva Common Rail ani elektronickou skúšobnou stolicou. Ide o ručný tlakový tester demontovaných dieselových vstrekovačov, ktoré zodpovedajú jeho tlakovému rozsahu a pripojeniu.
＋ Možno tester používať priamo na vstrekovači namontovanom v motore?
Nie. Vstrekovač sa musí z motora demontovať a následne pripojiť k testeru pomocou vhodnej pripojovacej rúrky.
＋ Aké pripojenia obsahuje balenie?
Balenie obsahuje dve vysokotlakové pripojovacie rúrky so závitmi M12 a M14. Pred použitím treba overiť zhodu závitu s konkrétnym vstrekovačom.
＋ Aká kvapalina sa používa v testeri vstrekovačov?
Výrobca predpisuje čistú skúšobnú alebo kalibračnú kvapalinu zodpovedajúcu norme ISO 4113. Maximálne množstvo kvapaliny v nádržke je približne 600 ml.
＋ Ako sa zisťuje otvárací tlak vstrekovača?
Mechanik pohybuje ovládacou pákou a sleduje manometer. Hodnota tlaku, pri ktorej vstrekovacia dýza začne rozprašovať skúšobnú kvapalinu, predstavuje otvárací tlak vstrekovača.
＋ Ako sa kontroluje kvalita rozstreku vstrekovača?
Počas pumpovania sa sleduje tvar rozprášenej skúšobnej kvapaliny. Rozstrek sa porovnáva s požadovaným tvarom stanoveným výrobcom konkrétneho vstrekovača alebo motora.
＋ Musí byť tester pripevnený k pracovnému stolu?
Áno. Pred začatím práce musí byť tester pevne pripevnený k stabilnému pracovnému stolu. Voľne položený tester sa môže pri pumpovaní prevrátiť alebo posunúť.
＋ Prečo je potrebné tester pred meraním odvzdušniť?
Vzduch v hydraulickom systéme môže skresľovať tlak, spôsobovať nepravidelný chod manometra a ovplyvňovať výsledok skúšky vstrekovača.
＋ Je práca s testerom vstrekovačov nebezpečná?
Tester vytvára tlak až 600 bar. Rozprášená kvapalina nesmie smerovať na pokožku ani na inú osobu. Pri práci sa musia používať ochranné okuliare, vhodná záchytná nádoba a bezpečný pracovný postup.
Dodatočné parametre
| Kategória: | PALIVO - Tlak, podtlak, vákuum |
|---|---|
| EAN: | 5901477122866 |
