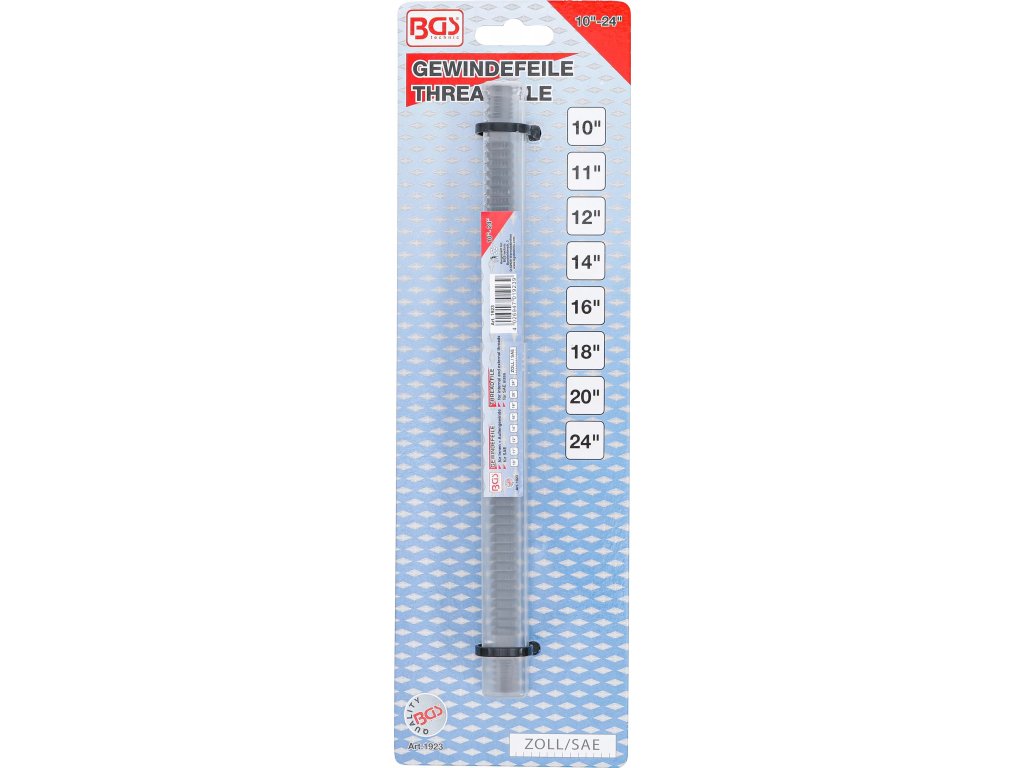

BGS 1923 je špeciálny pilník na obnovu poškodených palcových SAE závitov. Je určený na lokálnu opravu existujúcich vnútorných aj vonkajších závitov, ktorých závitové drážky sú otlačené, zdeformované alebo mechanicky poškodené, ale samotný závit je ešte možné zachrániť. Výrobca BGS vedie model 1923 jednoznačne ako SAE 10"–24", nie ako Whitworth.

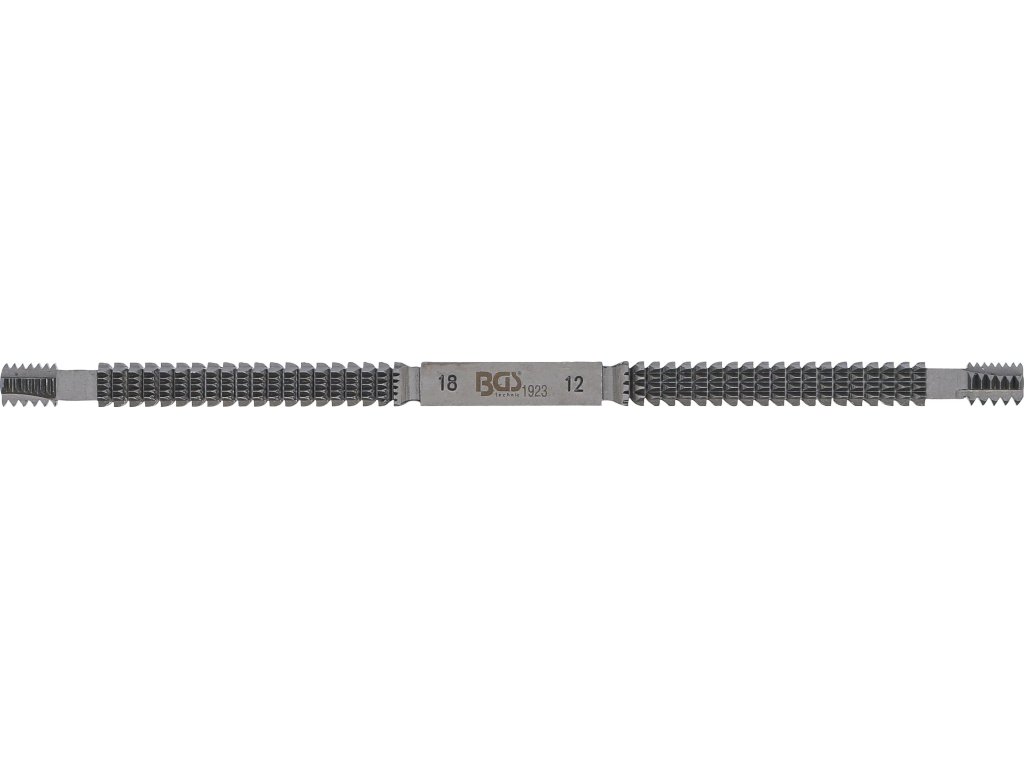

Pilník obsahuje 8 rôznych hustôt závitu:

• 10 TPI
• 11 TPI
• 12 TPI
• 14 TPI
• 16 TPI
• 18 TPI
• 20 TPI
• 24 TPI

Hodnota TPI – Threads Per Inch označuje počet závitových závitov na jeden palec. Pri palcových závitoch sa teda nepracuje so stúpaním v milimetroch ako pri metrických závitoch, ale práve s počtom závitov na palec. Uvedených osem hodnôt pre BGS 1923 potvrdzujú produktové údaje pre tento model.

Kedy je závitový pilník výhodný?

V autoservise sa často stane, že závit nie je úplne strhnutý, ale poškodia sa napríklad jeho prvé závity pri:

• nesprávnom nasadení matice
• údere do konca závitového čapu
• korózii
• demontáži zatuhnutej skrutky alebo matice
• mechanickom poškodení závitového hriadeľa
• nečistotách alebo deformácii závitových drážok

V takom prípade nemusí byť potrebné celý závit prerezať alebo poškodený komponent vymeniť. Správne zvolenou časťou pilníka možno obnoviť pôvodný profil poškodeného úseku závitu.

Vhodný na vnútorné aj vonkajšie závity

BGS 1923 je výrobcom určený na vnútorné aj vonkajšie SAE závity.

Praktické využitie môže nájsť napríklad pri opravách:

• závitových čapov
• skrutiek
• hriadeľov
• nápravových komponentov
• mechanických dielov amerických vozidiel a strojov
• ďalších komponentov používajúcich zodpovedajúce palcové SAE závity

Pred opravou je však potrebné presne identifikovať systém a počet TPI. Rovnaký počet závitov na palec ešte automaticky neznamená, že ide o rovnaký závitový profil.

BGS 1923 nie je Whitworth

Toto je pri produkte veľmi dôležité.

BGS 1923 = SAE / palcové závity
BGS 1929 = Whitworth závity
BGS 1922 = metrické závity 0,80–3,00 mm

BGS tieto tri výrobky vedie ako samostatné závitové pilníky pre rozdielne závitové systémy.

Preto by zákazník nemal vyberať medzi BGS 1923 a BGS 1929 iba podľa hodnoty 10, 11, 12, 14, 16, 18, 20 alebo 24 TPI. Najprv musí vedieť, aký typ závitu opravuje.

Pilník verzus závitník alebo závitové očko

BGS 1923 je primárne opravný nástroj na existujúci závit.

Závitový pilník:
• lokálne obnovuje poškodené závitové drážky
• je praktický najmä na prístupné poškodené časti závitu
• umožňuje zachrániť stále použiteľný komponent

Závitník alebo závitové očko:
• slúžia na rezanie alebo prečistenie závitu po celom obvode
• závitník sa používa na vnútorné závity
• závitové očko na vonkajšie závity

Pri úplne strhnutom závite alebo výraznej strate materiálu už samotný závitový pilník nemusí byť dostačujúci.

Ako sa BGS 1923 používa?

Najskôr je potrebné určiť:

• že ide o SAE/palcový závit
• počet závitov na palec – TPI
• rozsah a miesto poškodenia

Potom sa zvolí zodpovedajúci profil na pilníku a nástroj sa vedie v pôvodnom smere závitu cez poškodenú oblasť.

Cieľom nie je odstrániť veľké množstvo materiálu, ale postupne obnoviť pôvodný tvar závitových drážok.

Po oprave treba odstrániť kovové nečistoty a overiť, či správna skrutka alebo matica prechádza závitom plynulo bez nadmernej vôle alebo odporu.

Výhody a použitie

• profesionálny závitový pilník BGS
• určený na palcové SAE závity
• vhodný na vnútorné aj vonkajšie závity
• 8 závitových profilov v jednom nástroji
• rozsah 10–24 TPI
• profily 10 / 11 / 12 / 14 / 16 / 18 / 20 / 24 TPI
• vhodný na lokálnu obnovu poškodených závitových drážok
• pomáha zachrániť stále použiteľné závitové komponenty
• praktický pri opravách čapov, skrutiek, hriadeľov a mechanických dielov
• vyrobený z chróm-vanádiovej ocele
• vhodný pre autoservisy, mechanické dielne a údržbu

BGS pri produktovej rade uvádza chróm-vanádiovú oceľ a pri modeli 1923 označenie SAE 10–24.
