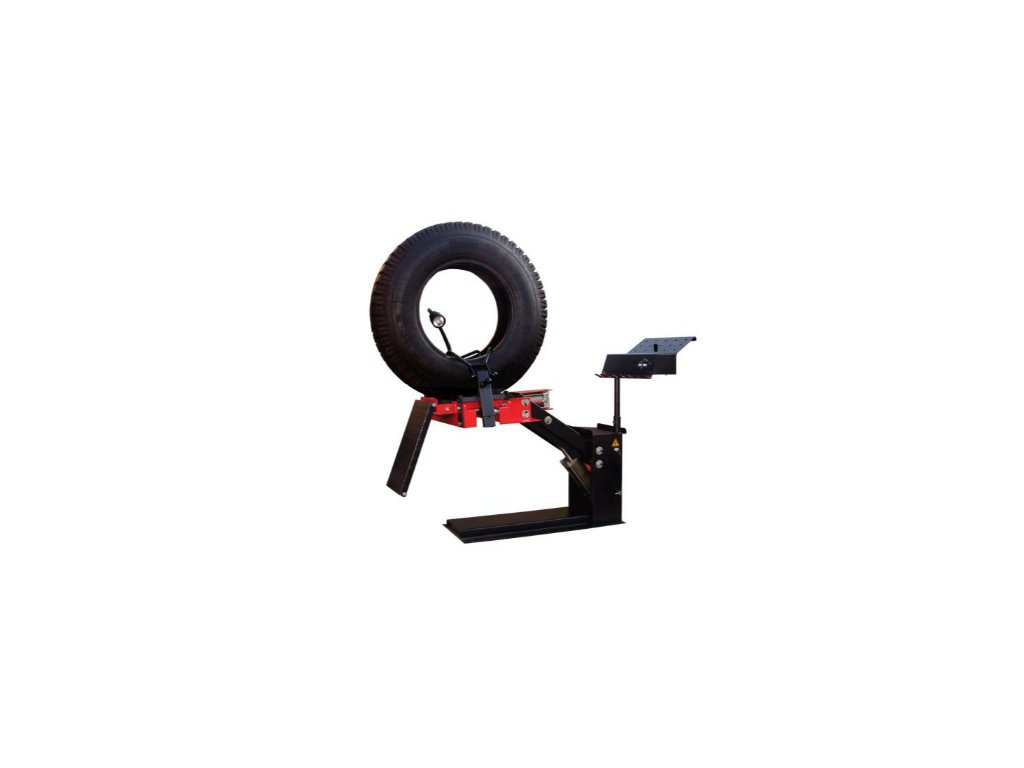

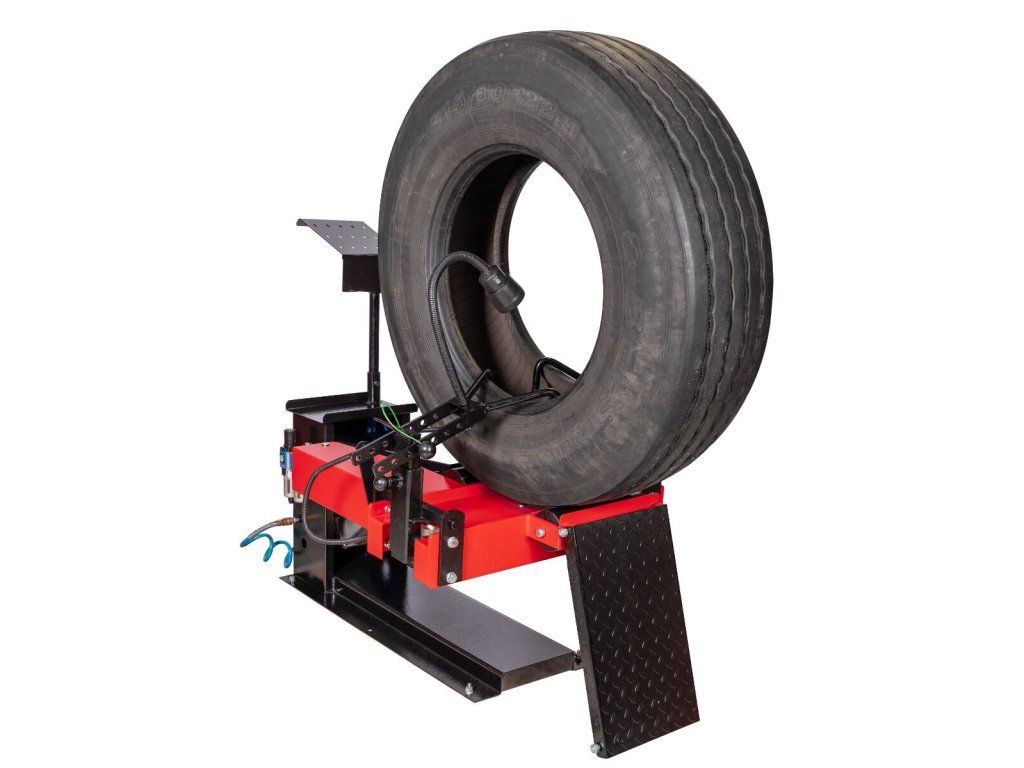

Pneumatický rozťahovák nákladných pneumatík do 150 kg

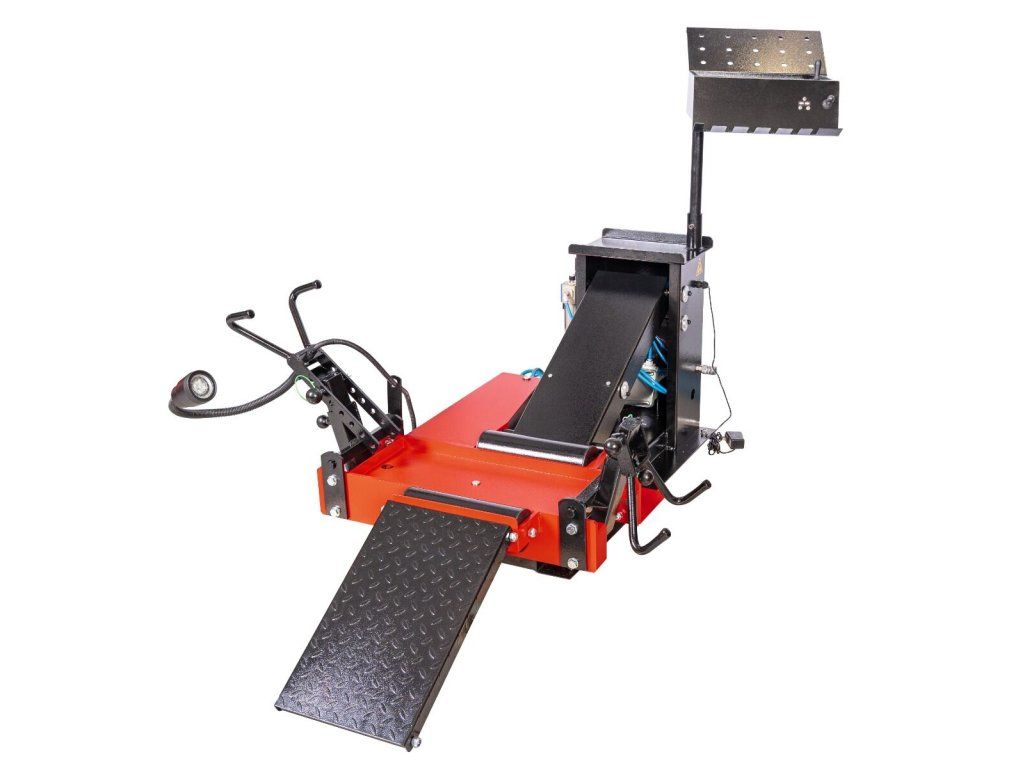

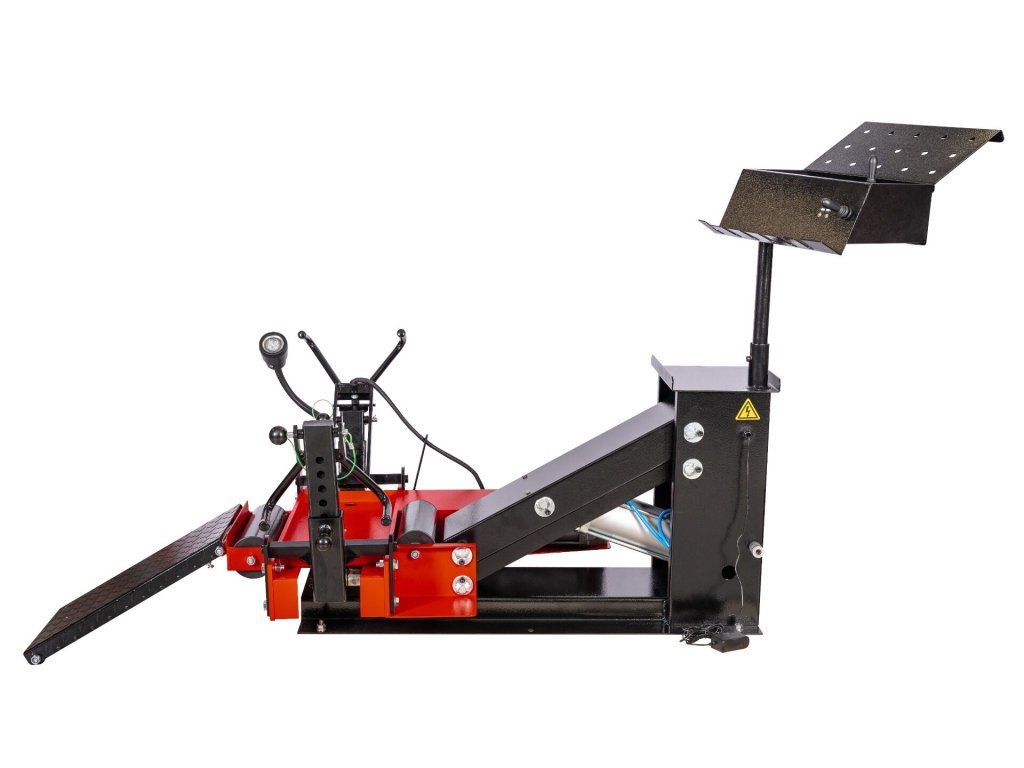

Pneumatický rozťahovák nákladných pneumatík je profesionálna opravárenská stanica určená na kontrolu, prípravu a opravu nákladných pneumatík s hmotnosťou do 150 kg. Zariadenie umožňuje pneumatiku zdvihnúť do ergonomickej pracovnej výšky, pohodlne ju otáčať a pneumaticky roztiahnuť jej pätky.

Roztiahnutím pätiek vznikne voľný prístup k vnútornej časti pneumatiky. Pracovník pneuservisu tak môže jednoduchšie vyhľadať poškodenie, skontrolovať vnútornú konštrukciu plášťa, pripraviť opravované miesto a vykonať vulkanizačnú opravu.

Stanica je vhodná pre nákladné pneumatiky v rozmeroch 8.25-20 až 14.00-20, 9R až 16.5R a R22.5, podľa vyhotovenia a skutočných rozmerov konkrétnej pneumatiky. Maximálna povolená hmotnosť pneumatiky je 150 kg.

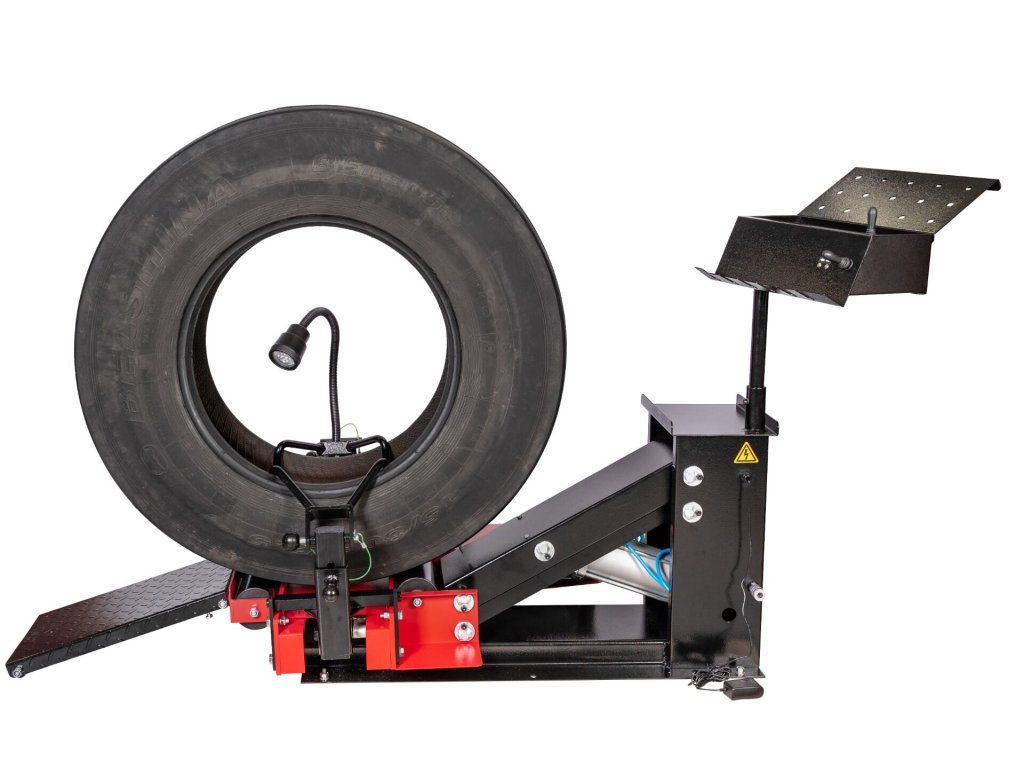

Zdvih pneumatiky do pohodlnej pracovnej výšky

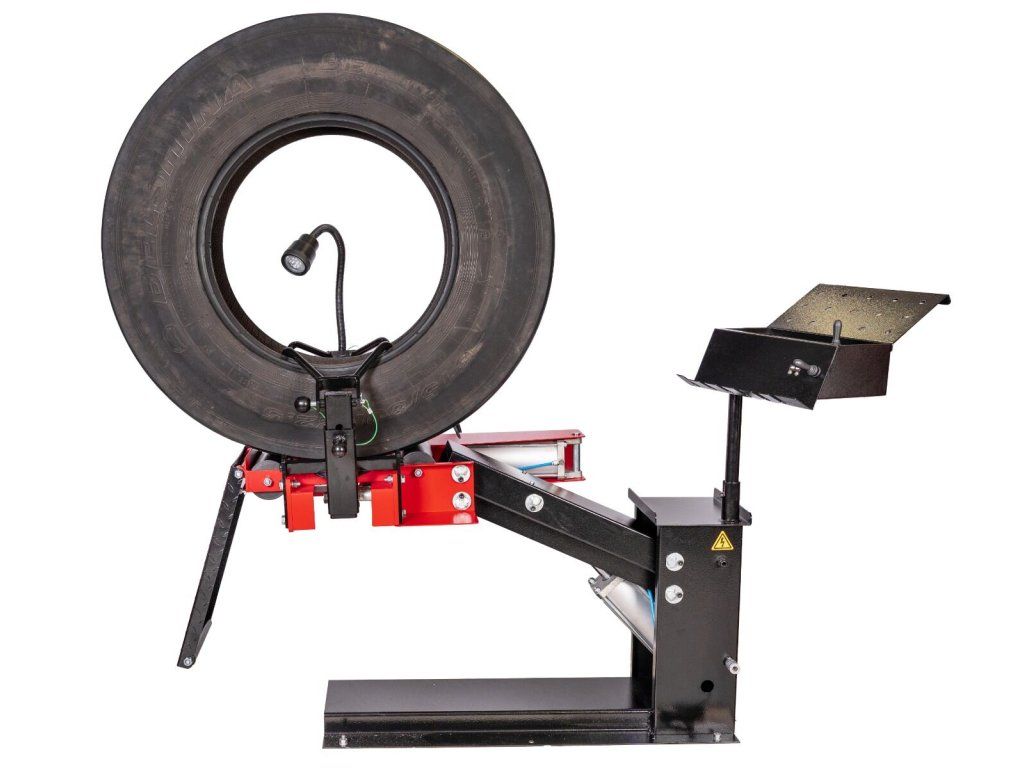

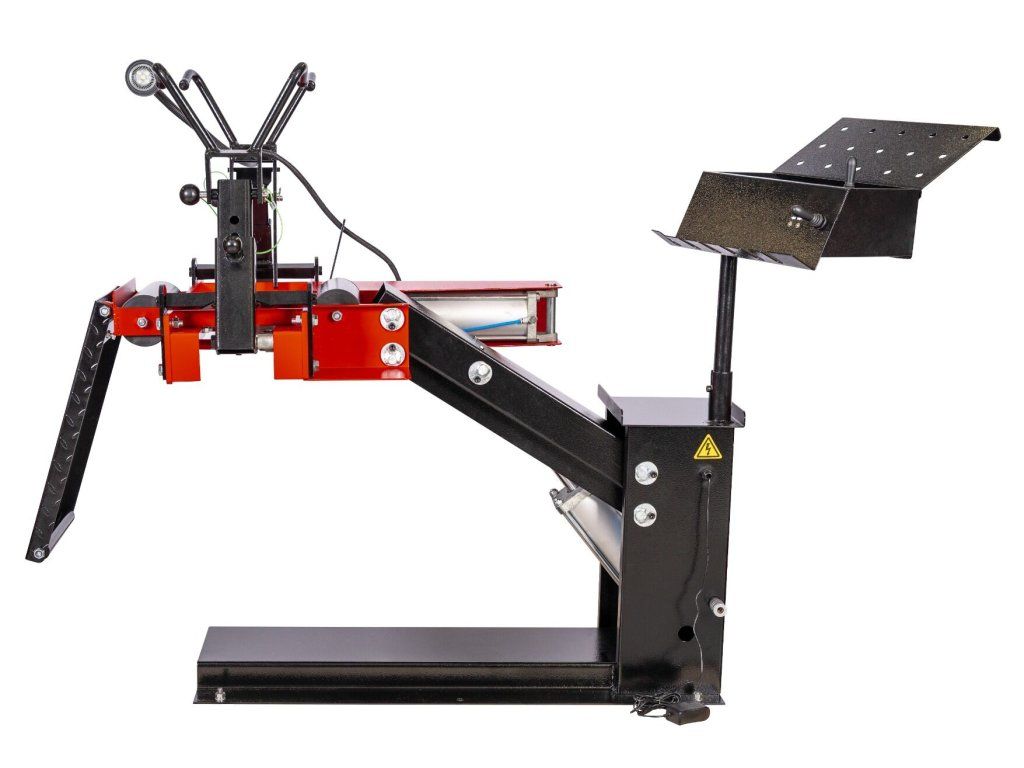

Pneumatika sa navalie na zdvíhacie rameno vybavené otočnými valčekmi. Pomocou ovládacej páky možno rameno zdvihnúť alebo spustiť a nastaviť pneumatiku do výšky vhodnej pre konkrétny pracovný úkon.

Obsluha tak nemusí s ťažkou nákladnou pneumatikou opakovane manipulovať ručne. Zariadenie znižuje fyzickú záťaž, pomáha chrániť chrbát pracovníka a vytvára ergonomickejšie podmienky pri dlhších opravách.

Pneumatické rozťahovanie pätiek

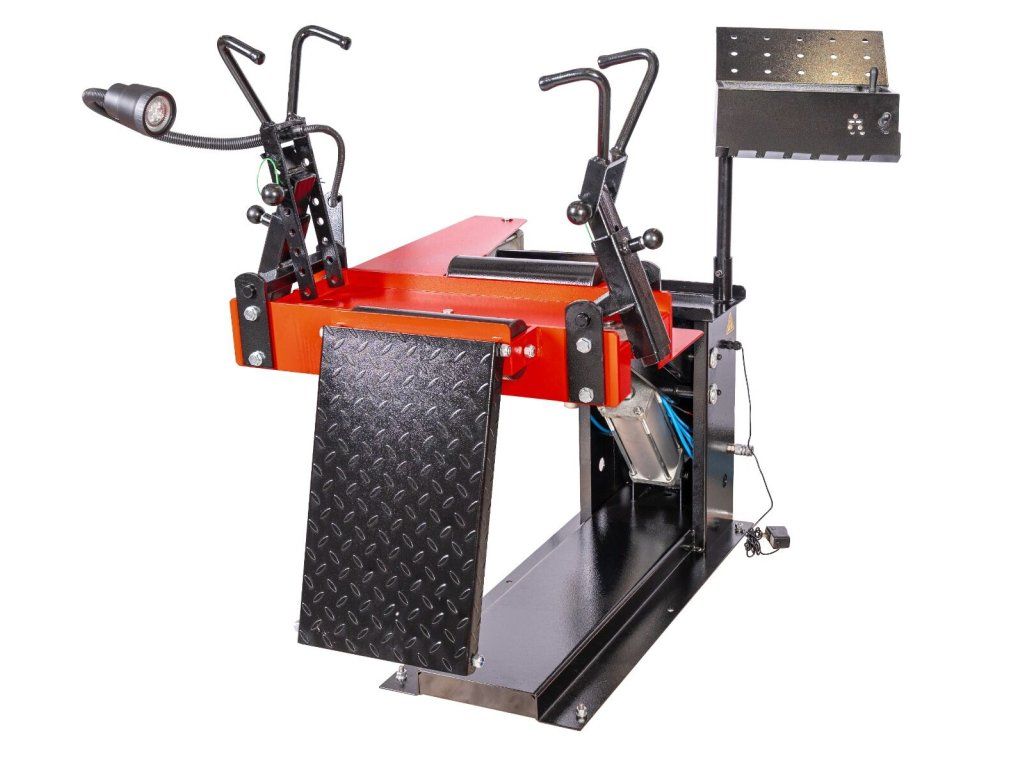

Držiaky sa nastavia podľa rozmeru pneumatiky tak, aby správne dosadali na jej pätky. Nastavená poloha sa zaistí pomocou zaisťovacích kolíkov.

Obojstranný nožný pedál umožňuje pneumaticky ovládať roztiahnutie aj uvoľnenie pätiek. Obsluha má počas práce voľné ruky a môže sa sústrediť na kontrolu alebo opravu pneumatiky.

Maximálny tlak privádzaného stlačeného vzduchu je 10 bar. Táto hodnota sa nesmie prekročiť.

Rozťahovák uľahčuje najmä:

● kontrolu vnútorného povrchu pneumatiky,
● vyhľadávanie prepichnutia a poškodenia kostry,
● brúsenie a prípravu opravovaného miesta,
● nanášanie vulkanizačného roztoku,
● osádzanie radiálnych vložiek a opravných záplat,
● kontrolu kvality dokončenej opravy.

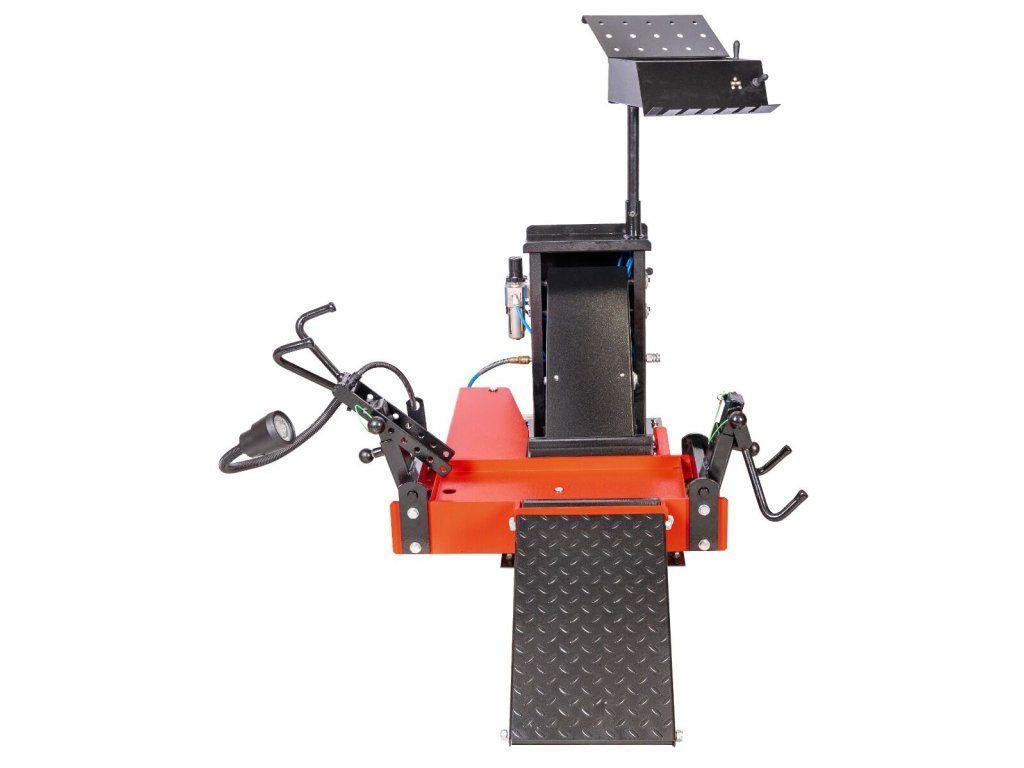

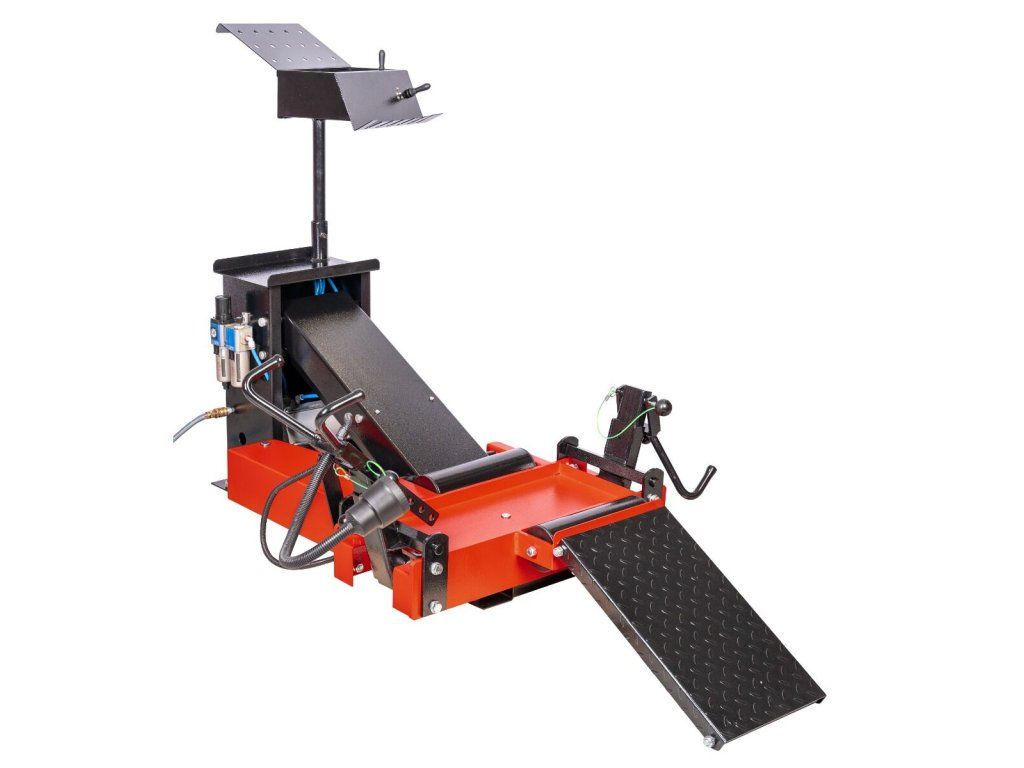

Otočné valčeky na jednoduché polohovanie

Zdvíhacie rameno je vybavené otočnými valčekmi, ktoré umožňujú pneumatiku plynulo otáčať a nastaviť poškodené miesto presne do pracovnej polohy.

Pri zmene opravovaného miesta nie je potrebné pneumatiku úplne vyberať zo stanice. Obsluha ju môže po uvoľnení pätiek pootočiť na valčekoch a následne opäť zaistiť.

Stabilné uchytenie pri oprave

Nastaviteľné držiaky pevne uchopia pätky pneumatiky a pomáhajú udržať plášť v stabilnej polohe. Správne upevnenie zvyšuje presnosť práce a obmedzuje neželaný pohyb pneumatiky počas brúsenia, lepenia alebo osádzania opravnej vložky.

Hmotnosť zariadenia je 135 kg, čo spolu s pevnou oceľovou konštrukciou zabezpečuje dobrú stabilitu pri manipulácii s nákladnými pneumatikami.

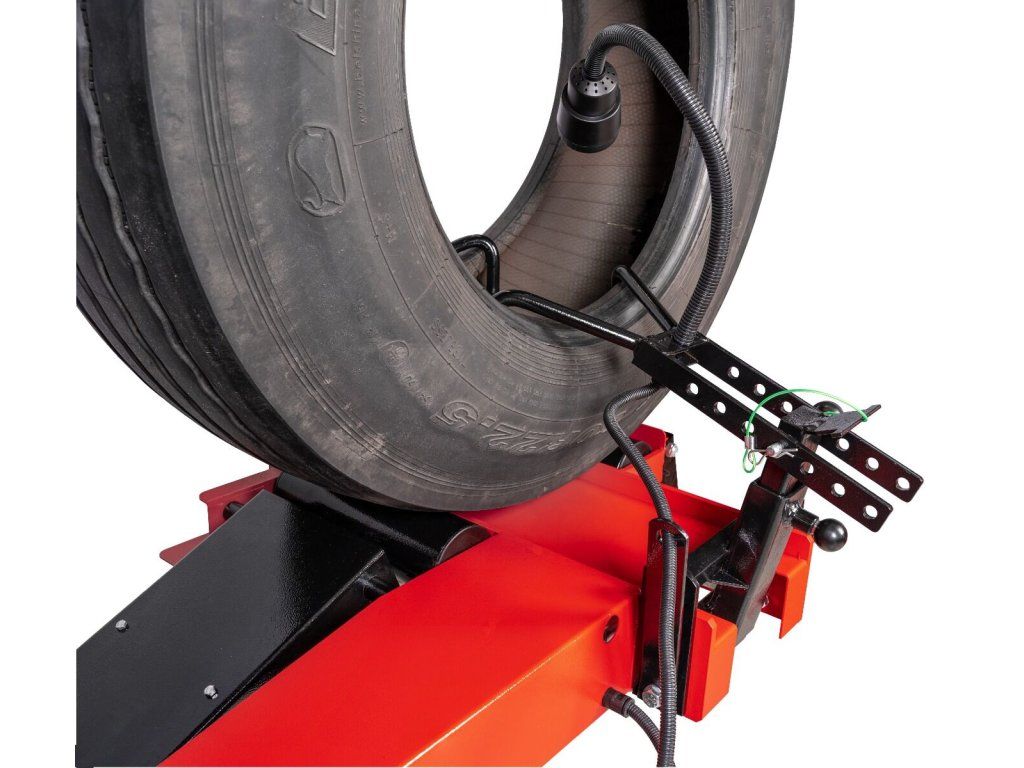

Nastaviteľné pracovné osvetlenie

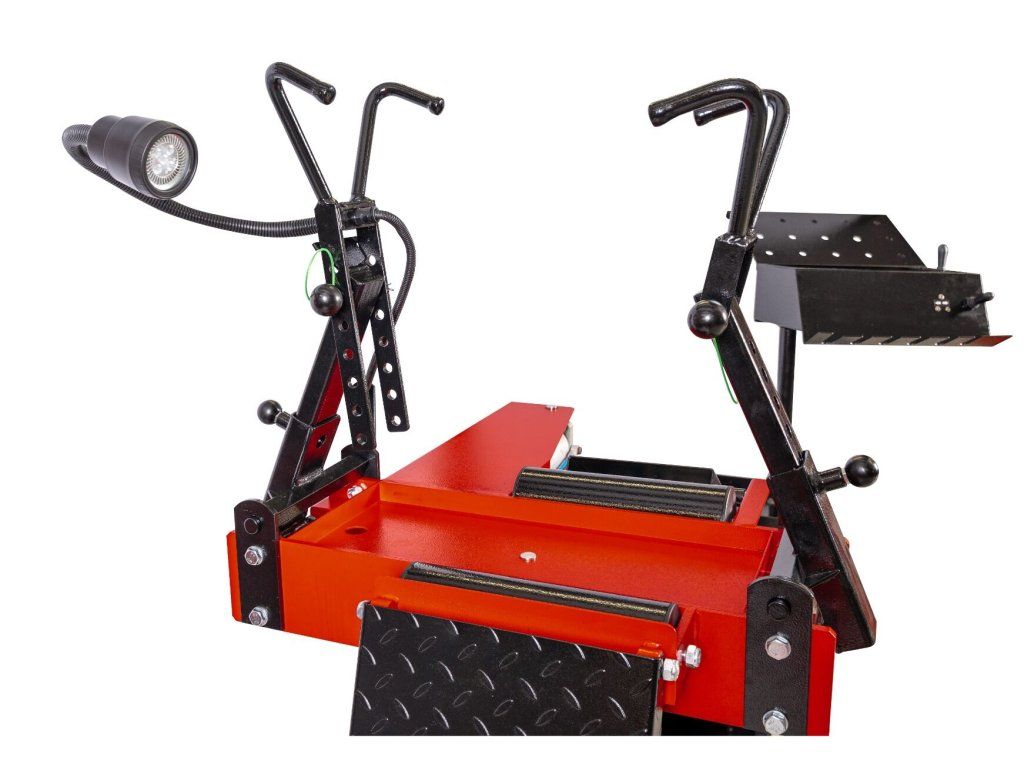

Integrované nastaviteľné svetlo osvetľuje vnútornú časť pneumatiky. Pomáha odhaliť drobné prepichnutia, praskliny, poškodenie vnútornej vrstvy alebo deformácie kostry, ktoré by mohli zostať pri slabom osvetlení nepovšimnuté.

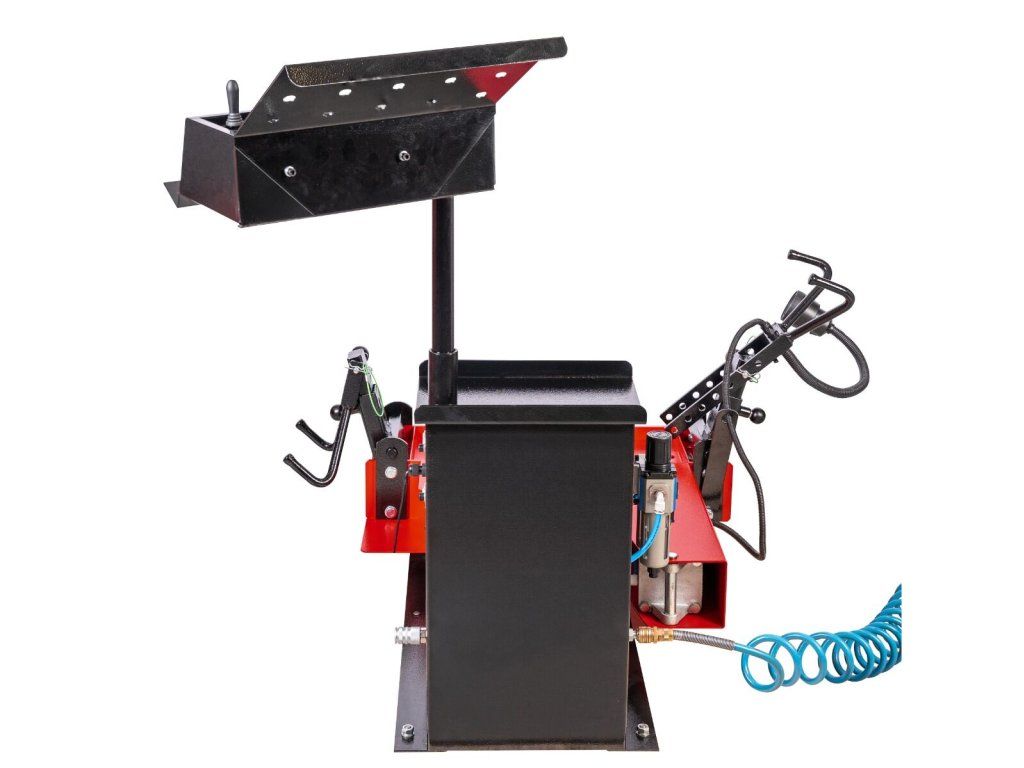

Polica na náradie a opravárenský materiál

Praktická polica poskytuje priestor na odkladanie náradia, brúsnych materiálov, valčekov, lepidiel, opravných vložiek a ďalších pomôcok. Pracovník má potrebné vybavenie poruke a nemusí počas opravy opakovane odchádzať od pracoviska.

Pevné ukotvenie k podlahe

Základňa zariadenia má pripravené montážne otvory na trvalé ukotvenie k podlahe. Pevné ukotvenie je dôležité pre stabilitu stanice pri zdvíhaní, otáčaní a rozťahovaní pneumatík.

Rozťahovák je určený najmä pre nákladné pneuservisy, opravovne pneumatík, dopravné spoločnosti a servisné prevádzky, ktoré pravidelne vykonávajú profesionálne opravy nákladných plášťov.

Výhody a použitie

● Profesionálna stanica na opravu nákladných pneumatík
● Maximálna nosnosť 150 kg
● Hmotnosť stabilnej konštrukcie 135 kg
● Maximálny tlak stlačeného vzduchu 10 bar
● Vhodná pre pneumatiky 8.25-20 až 14.00-20
● Použiteľná pre rozmery 9R–16.5R a R22.5
● Pneumatické rozťahovanie a uvoľňovanie pätiek
● Ovládanie rozťahovania pomocou nožného pedála
● Zdvíhacie rameno na nastavenie pracovnej výšky
● Otočné valčeky na jednoduché polohovanie pneumatiky
● Nastaviteľné držiaky podľa veľkosti pneumatiky
● Zaistenie nastavenia pomocou kolíkov
● Stabilné uchytenie pneumatiky počas opravy
● Nastaviteľné svetlo na kontrolu vnútorného povrchu
● Praktická polica na náradie a opravárenský materiál
● Otvory na pevné ukotvenie zariadenia k podlahe
● Znižuje fyzickú záťaž pracovníka pneuservisu
● Vhodná na kontrolu, brúsenie, lepenie a vulkanizačné opravy

Technické údaje

Základný postup použitia

1. Zariadenie pevne ukotvite k rovnej a dostatočne nosnej podlahe.
2. Skontrolujte pneumatické pripojenie a nastavte tlak bez prekročenia hodnoty 10 bar.
3. Pneumatiku navalte na zdvíhacie rameno s otočnými valčekmi.
4. Nastavte výšku a rozstup držiakov podľa rozmeru pneumatiky.
5. Nastavenú polohu držiakov zaistite príslušnými kolíkmi.
6. Pomocou valčekov natočte pneumatiku do požadovanej pracovnej polohy.
7. Stlačením vonkajšej strany pedála roztiahnite pätky pneumatiky.
8. Ovládacou pákou zdvihnite pneumatiku do pohodlnej pracovnej výšky.
9. Vykonajte kontrolu, prípravu alebo opravu vnútorného povrchu.
10. Pred zmenou polohy pneumatiku spustite a vnútornou stranou pedála uvoľnite držiaky.
11. Pneumatiku pootočte na valčekoch a opätovne ju bezpečne upevnite.

Bezpečnostné upozornenie

Zariadenie musí byť pred používaním pevne ukotvené k podlahe. Pred každou prácou skontrolujte stav pneumatických hadíc, ovládacích prvkov, valčekov, držiakov a zaisťovacích kolíkov.

Neprekračujte maximálnu nosnosť 150 kg ani maximálny tlak 10 bar. Pneumatika musí byť správne uložená na valčekoch a držiaky musia rovnomerne priliehať k pätkám.

Počas zdvíhania, spúšťania a rozťahovania nevkladajte ruky medzi pneumatiku, držiaky a pohyblivé časti zariadenia.
