FERDUS CB78P – automatická 3D vyvažovačka kolies s diagnostikou, sonarom a dotykovým LCD

FERDUS CB78P je profesionálna automatická 3D vyvažovačka kolies, ktorá ide výrazne ďalej než základné zistenie, koľko gramov závažia treba na koleso umiestniť. Kombinuje presné dynamické vyvažovanie s automatickým meraním rozmerov, sonarovou diagnostikou hádzania, laserovým navádzaním, dotykovým ovládaním a automatickým polohovaním kolesa. Práve preto je vhodná pre pneuservisy, ktoré chcú zákazníkovi ponúknuť kvalitnejšiu diagnostiku a zároveň zrýchliť každodennú prácu mechanika.

3D automatika – menej ručného zadávania, rýchlejší pracovný postup

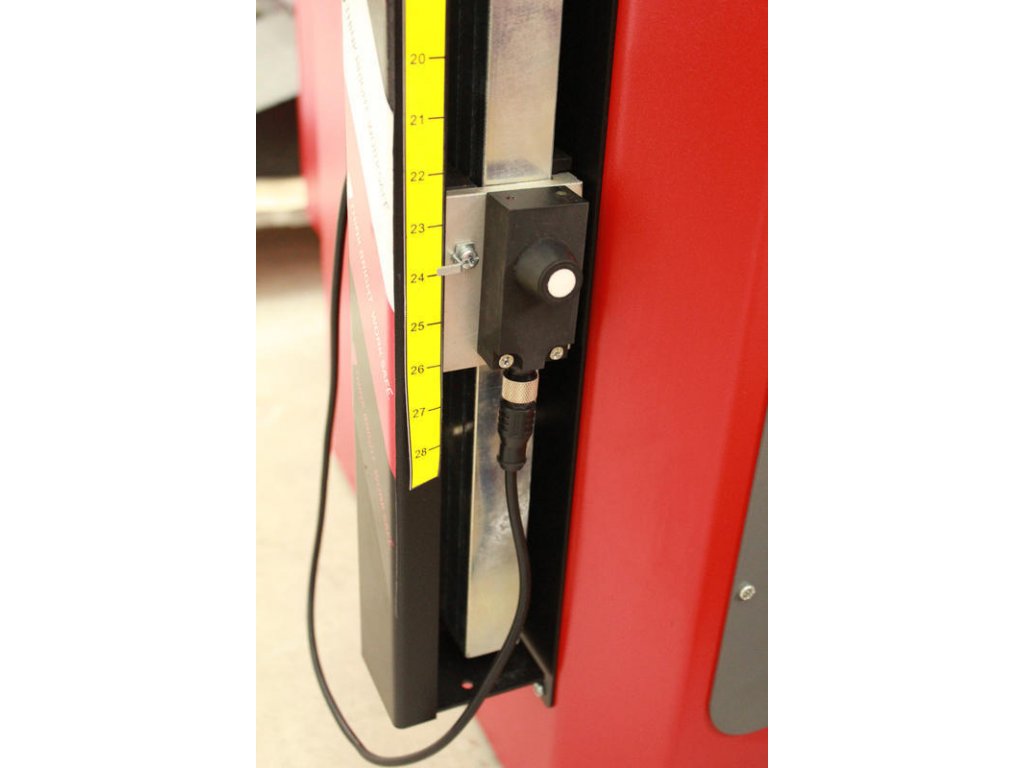

Pri klasickej vyvažovačke musí obsluha časť údajov o kolese zmerať alebo zadať manuálne. CB78P využíva automatické snímanie rozmerov pomocou meracieho ramena a sonaru, takže príprava stroja na vyvažovací cyklus je rýchlejšia a obsluha má menej priestoru na chybu pri zadávaní údajov. Výrobca stroj klasifikuje ako Automat 3D a uvádza zadávanie rozmerov kolesa mierkou a sonarom.

To je dôležité najmä v pneuservise počas sezónnej špičky, keď mechanik denne spracuje veľké množstvo kolies a každé zjednodušenie pracovného postupu šetrí čas.

Diagnostika hádzania pomocou 2 sonarov – zásadný rozdiel CB78P

Jednou z najväčších predností modelu CB78P je diagnostika hádzania pomocou dvoch sonarov. Stroj teda nepracuje iba s nevývažnosťou kolesa, ale dokáže analyzovať aj možné geometrické nerovnosti. Výrobca túto funkciu označuje ako diagnostiku tvaru/hádzania kolesa a pri CB78P výslovne uvádza 2 sonary.

V praxi je to veľmi cenné pri prípadoch, keď zákazník po vyvážení stále cíti vibrácie. Problém totiž nemusí byť iba v nesprávnom množstve závažia. Príčinou môže byť napríklad hádzanie alebo deformácia disku či problém v zostave kolesa. Diagnostická funkcia dáva mechanikovi viac informácií, na základe ktorých môže problém ďalej posúdiť.

To je presne rozdiel medzi bežným „vyvážením kolesa“ a profesionálnejšou diagnostikou kolesa.

Presnosť ±1 g a vyvažovací cyklus približne 7 sekúnd

CB78P dosahuje presnosť vyvažovania ±1 g a samotný vyvažovací cyklus trvá približne 7 sekúnd. Koleso sa počas merania otáča rýchlosťou iba 140 ot./min, čo prispieva k tichému a kultivovanému chodu stroja. Maximálna hodnota meranej nevývažnosti je 200 g.

Pre profesionálny pneuservis je kombinácia rýchlosti a presnosti podstatná – stroj musí poskytovať opakovateľné výsledky, ale zároveň nesmie zbytočne spomaľovať pracovisko.

Krokový motor automaticky natočí koleso do polohy nevývažku

Po meraní nemusí mechanik zdĺhavo hľadať miesto, kde má byť závažie aplikované. Krokový motor automaticky zastaví koleso v príslušnej polohe nevývažku. Mechanik tak dostáva koleso priamo do pracovnej polohy a môže pokračovať aplikáciou závažia.

Pri opakovanom vyvažovaní desiatok kolies denne je práve takáto automatizácia jedným z prvkov, ktoré reálne zrýchľujú celý servisný proces.

Laser presne ukáže miesto aplikácie závažia

Integrovaný laserový ukazovateľ pomáha mechanikovi presne určiť miesto, kam má byť korekčné závažie umiestnené. Pri nalepovacích závažiach na zliatinových diskoch je to podstatne komfortnejšie než orientácia iba podľa údajov na displeji.

Pracovný priestor zároveň osvetľuje LED svetlo, takže miesto aplikácie závažia zostáva dobre viditeľné aj vo vnútornej časti disku.

Dotykový LCD displej a prehľadné ovládanie

CB78P je vybavená širokouhlým dotykovým LCD displejom a softvérom navrhnutým tak, aby mechanik mohol jednotlivé programy a nastavenia ovládať priamo cez obrazovku. Výrobca uvádza aj možnosť samostatných nastavení pre dvoch operátorov, takže stroj môže uchovať rozdielne pracovné nastavenia bez toho, aby si ich mechanici navzájom prepisovali.

To je praktické najmä v pneuservisoch, kde na jednom pracovisku pracuje viac ľudí.

ALU programy pre zliatinové disky

CB78P ponúka viacero inteligentných ALU režimov, ktoré umožňujú prispôsobiť spôsob vyvažovania rôznym typom diskov a pozíciám nalepovacích závaží. Stroj podporuje klasické dynamické a statické vyvažovanie aj pokročilé režimy pre hliníkové disky.

Skrytie závažia za lúče disku – Hidden Weights

Pri dizajnových zliatinových diskoch nemusí zákazník chcieť, aby bolo nalepovacie závažie viditeľné cez lúče. Program Hidden Weights umožňuje rozdeliť vonkajšie korekčné závažie na dve menšie závažia a umiestniť ich do zvolených pozícií za lúče disku. Výrobca túto funkciu uvádza priamo v používateľskom manuáli.

Výsledkom je nielen správne vyváženie, ale aj estetickejší vzhľad hodnotných zliatinových diskov.

Optimalizácia zostavy disk – pneumatika

CB78P obsahuje aj optimalizačný program, ktorého cieľom je vhodným vzájomným pootočením pneumatiky a disku proti sebe obmedziť výslednú nevývažnosť zostavy a tým znížiť množstvo potrebného vyvažovacieho závažia.

Táto funkcia je užitočná najmä pri kolesách s väčšou počiatočnou nevývažnosťou. Namiesto jednoduchého pridávania ďalších gramov závažia umožňuje mechanikovi pracovať so samotnou zostavou disku a pneumatiky.

Samokalibrácia a diagnostika stroja

Vyvažovačka umožňuje vykonať kalibračný postup a disponuje diagnostickými/servisnými funkciami na kontrolu systému. Správna kalibrácia je zásadná pre zachovanie presnosti merania, pretože vyvažovačka je merací stroj a kvalita výsledku závisí aj od správne nastaveného meracieho systému.

Pre aké kolesá je CB78P určená?

Vyvažovačka je určená predovšetkým pre kolesá osobných vozidiel. Pracuje s diskami s priemerom 10–28″, kolesami so šírkou 1,5–20″, maximálnym priemerom celého kolesa 1118 mm a maximálnou hmotnosťou 70 kg.

Vďaka tomuto rozsahu pokrýva veľkú časť bežných osobných kolies vrátane veľkých zliatinových diskov používaných na moderných vozidlách.

Možnosť rozšírenia aj na špeciálne disky a motocykle

V základnom vyhotovení používa CB78P mechanické upínanie kolesa na hriadeľ s priemerom závitu 40 mm. Štandardne sú súčasťou tri strediace kužele a rýchloupínacia matica.

Pomocou voliteľného príslušenstva možno možnosti stroja ďalej rozšíriť:

• adaptér 16.63 – pre disky bez klasického stredového otvoru
• MOTO adaptér 16.111 – pre vyvažovanie motocyklových kolies

Pre koho je FERDUS CB78P vhodná?

CB78P odporúčam najmä pre profesionálne pneuservisy, autoservisy a prevádzky s vyšším objemom prezúvania, ktoré nechcú iba základnú automatickú vyvažovačku, ale stroj schopný poskytnúť aj diagnostické informácie o kolese.

Je vhodná najmä tam, kde je dôležité:

• rýchlo spracovať väčší počet kolies
• minimalizovať manuálne zadávanie údajov
• dosahovať opakovateľnú presnosť ±1 g
• pracovať s modernými zliatinovými diskami
• presne aplikovať nalepovacie závažia pomocou laseru
• skryť závažia za lúče disku
• optimalizovať vzájomnú polohu pneumatiky a disku
• diagnostikovať možné hádzanie kolesa
• zákazníkovi lepšie vysvetliť, prečo problém s vibráciami nemusí byť spôsobený iba nevývažnosťou

Výhody a použitie

• profesionálna automatická 3D vyvažovačka kolies
• diagnostika hádzania pomocou 2 sonarov
• automatické meranie rozmerov kolesa mierkou a sonarom
• presnosť vyvažovania ±1 g
• rýchly vyvažovací cyklus približne 7 s
• krokový motor s automatickým dojazdom do polohy nevývažku
• laserový ukazovateľ presného miesta aplikácie závažia
• LED osvetlenie pracovného priestoru
• širokouhlý dotykový LCD displej
• inteligentné režimy ALU pre zliatinové disky
• funkcia skrytia závaží za lúče disku
• optimalizácia nevývažnosti zostavy disk/pneumatika
• samokalibrácia a servisná diagnostika
• pamäť nastavení pre dvoch operátorov
• automatický úsporný režim pri nečinnosti
• USB port pre aktualizáciu softvéru
• tichý chod s hlučnosťou pod 65 dB
• nízka pracovná rýchlosť 140 ot./min
• disky s priemerom 10–28″
• kolesá do priemeru 1118 mm
• šírka kolesa 1,5–20″
• maximálna hmotnosť kolesa 70 kg
• vhodná pre profesionálne pneuservisy a autoservisy

Štandardné príslušenstvo

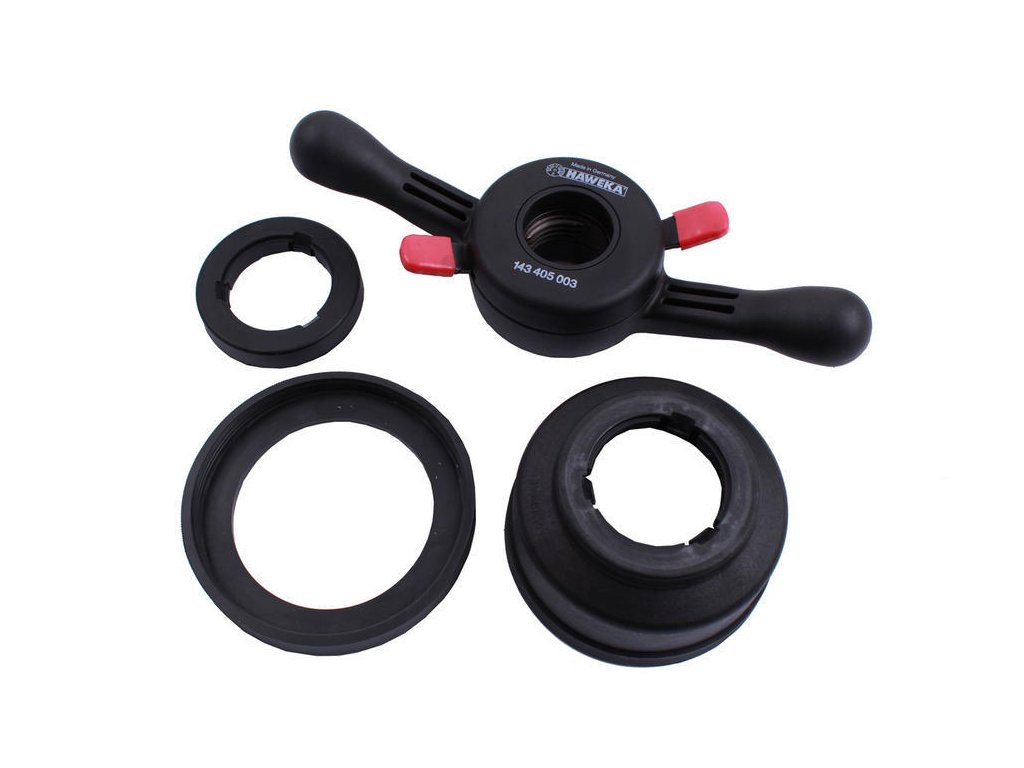

• rýchloupínacia matica
• závitový hriadeľ
• 3 strediace kužele
• miska pod rýchloupínaciu maticu
• gumová manžeta misky
• obkročné meradlo
• kliešte na vyvažovacie závažie
• kalibračné závažie
