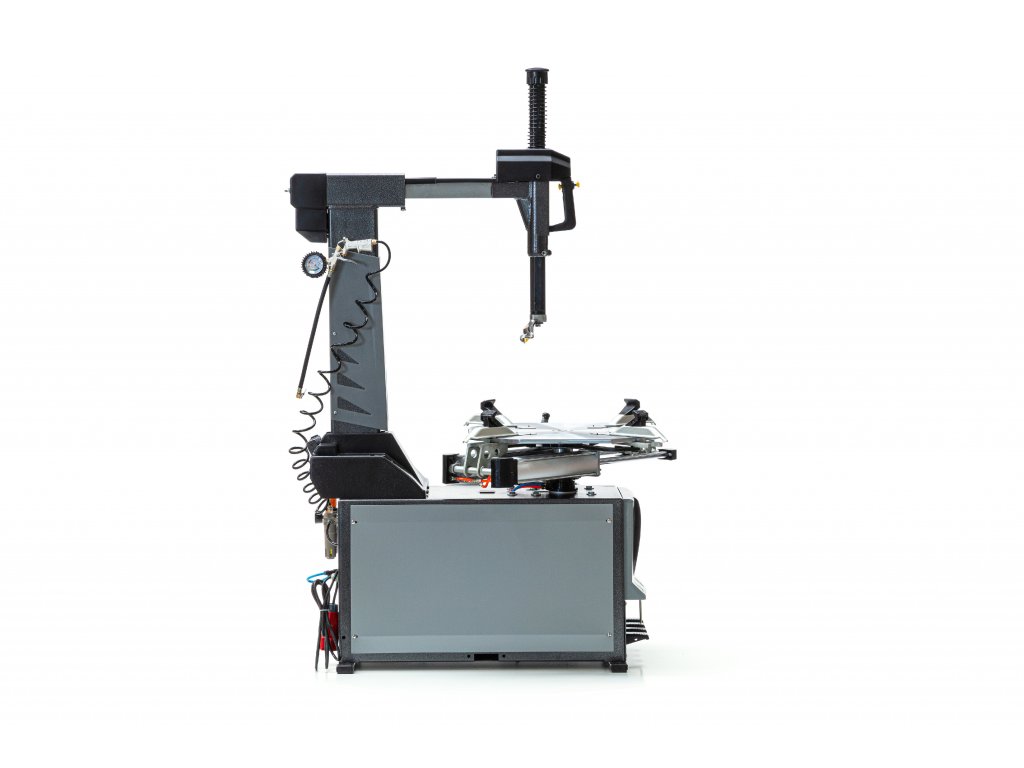

ATH-Heinl M52 – automatická prezúvačka pneumatík do 26", 400 V

ATH-Heinl M52 je automatická prezúvačka pneumatík navrhnutá na každodenné používanie v profesionálnych pneuservisoch a autoservisoch. Je určená predovšetkým na montáž a demontáž pneumatík osobných vozidiel. Kolesá ľahkých úžitkových vozidiel možno obsluhovať v rámci povoleného priemeru, šírky a rozsahu upnutia.

Pneumaticky odklopný montážny stĺp umožňuje rýchlo uvoľniť pracovný priestor a následne vrátiť montážnu hlavu do nastavenej polohy. Pneumatické zaistenie montážnej hlavy automaticky vytvorí potrebný odstup od okraja ráfika a pomáha obmedziť riziko jeho poškriabania.

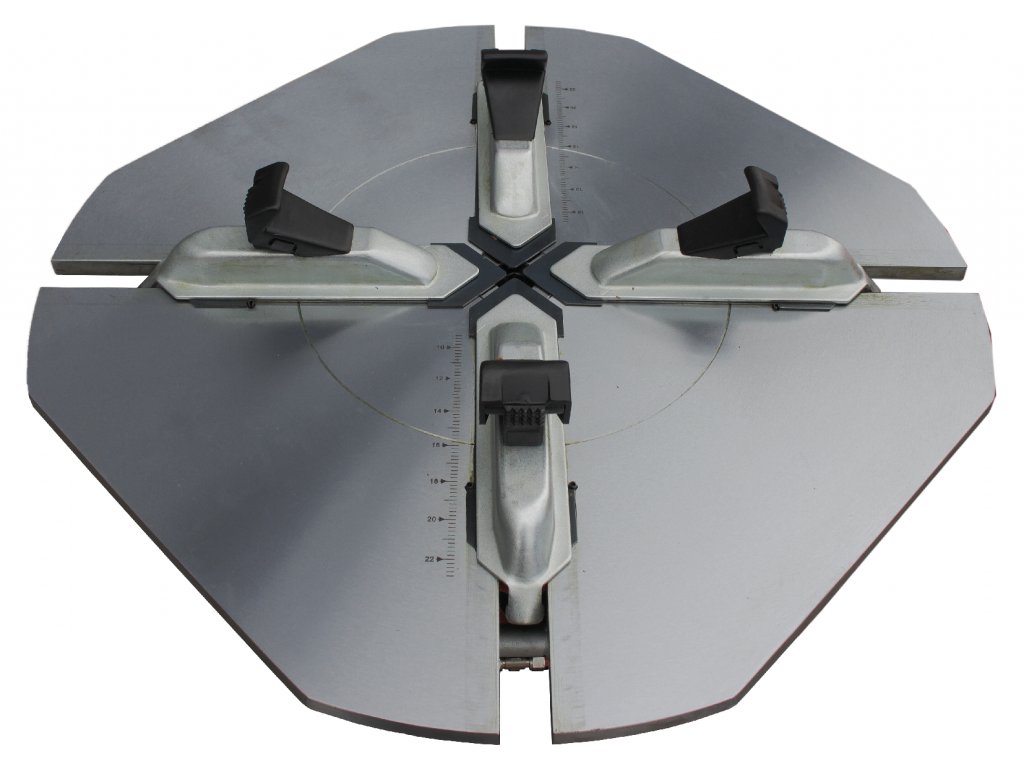

Koleso sa upevňuje na samostrediaci štvorčeľusťový montážny stôl. Dva dvojčinné hliníkové valce ovládajú upínacie čeľuste a zabezpečujú ich rovnomerný pohyb. Trojstupňové rýchle nastavenie umožňuje prispôsobiť polohu čeľustí rôznym rozmerom ráfikov.

Vonkajší rozsah upnutia je 12" až 22" s možnosťou posunutia rozsahu o –2". Vnútorné upnutie umožňuje pracovať s ráfikmi od 14" do 26". Maximálna šírka ráfika je 13" a maximálny priemer kompletného kolesa 1 050 mm.

Dvojrýchlostný montážny stôl pracuje rýchlosťou 6 alebo 12 otáčok za minútu. Pomalšia rýchlosť poskytuje lepšiu kontrolu pri náročnejších pneumatikách, zatiaľ čo vyššia rýchlosť zrýchľuje bežnú montáž a demontáž.

Bočný pneumatický odtláčač pätky má pracovný rozsah 83 až 350 mm a dosahuje silu 2 500 kg. Dvojčinný hliníkový valec zabezpečuje kontrolovaný pracovný pohyb a mechanizmus proti zakliesneniu pomáha zvyšovať bezpečnosť pri oddeľovaní pätky pneumatiky od ráfika.

Ovládanie pracovných funkcií zabezpečujú ergonomicky rozmiestnené nožné pedále. Obsluha tak môže počas práce používať obe ruky na vedenie pneumatiky a kontrolu jej polohy.

Prezúvačka vyžaduje trojfázové elektrické napájanie 3 × 400 V s istením C16 A a prívod stlačeného vzduchu s tlakom 10 bar.

Základný model ATH M52 nemá pomocné rameno A34 ani pneumatický montážny prst. Pre pravidelnú prácu s nízkoprofilovými, UHP a Run-Flat pneumatikami možno stroj dodatočne rozšíriť o pneumatické pomocné rameno ATH A34. Pomocou vhodných adaptérov možno prezúvačku prispôsobiť aj na servis motocyklových kolies.

Výhody a použitie

● automatická prezúvačka pre profesionálne pneuservisy
● pneumaticky odklopný montážny stĺp
● pneumatické zaistenie montážnej hlavy
● automatické vytvorenie odstupu montážnej hlavy od ráfika
● samostrediaci štvorčeľusťový montážny stôl
● dva dvojčinné hliníkové upínacie valce
● trojstupňové rýchle nastavenie upínacích čeľustí
● vonkajšie upnutie ráfikov 12" až 22"
● vnútorné upnutie ráfikov 14" až 26"
● maximálny priemer kompletného kolesa 1 050 mm
● dve pracovné rýchlosti 6 a 12 ot./min.
● bočný pneumatický odtláčač pätky
● sila odtláčača pätky 2 500 kg
● mechanizmus odtláčača s ochranou proti zakliesneniu
● ergonomické nožné ovládanie
● možnosť doplnenia pomocného ramena ATH A34
● možnosť rozšírenia na servis motocyklových kolies

Technické údaje
