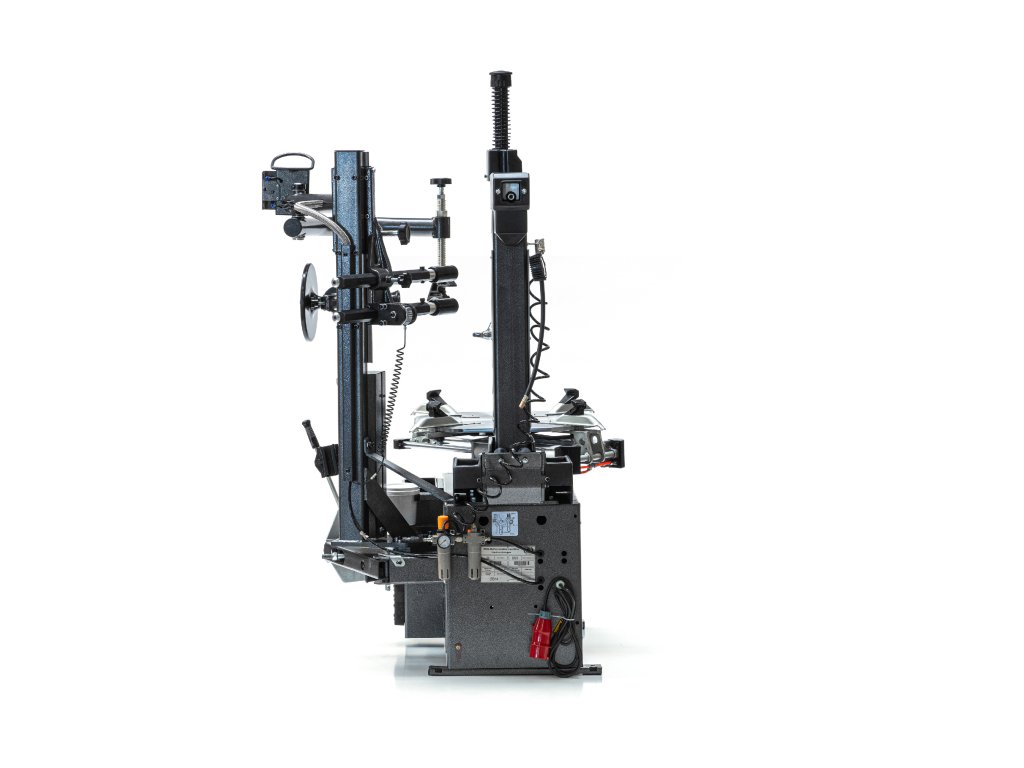

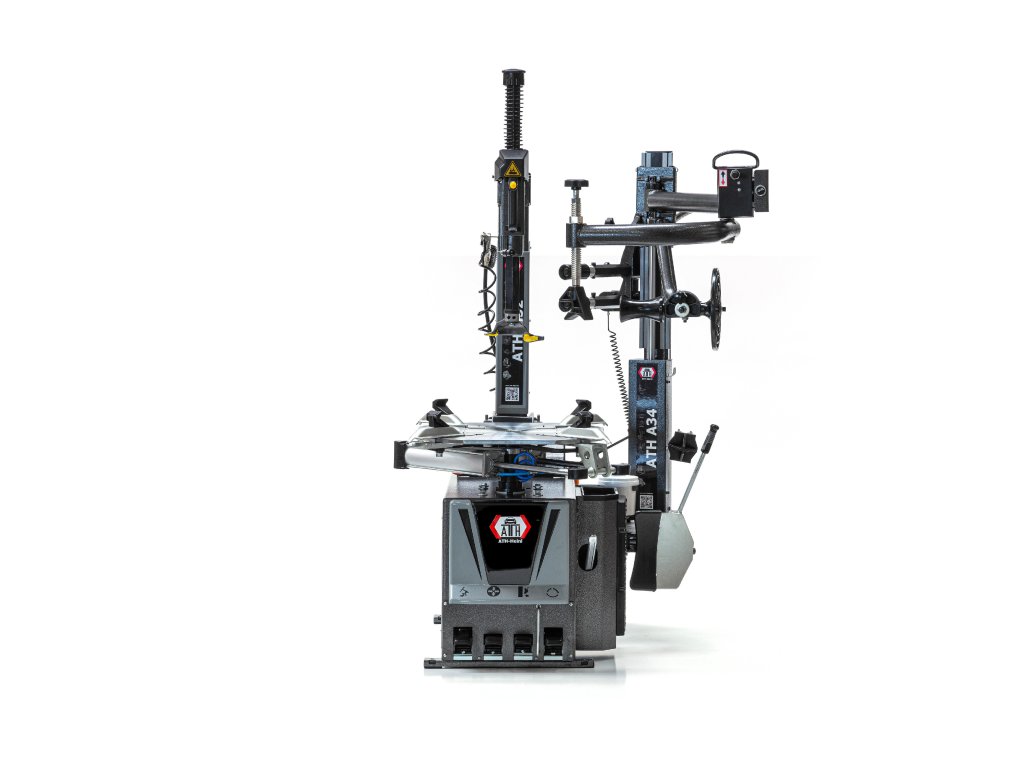

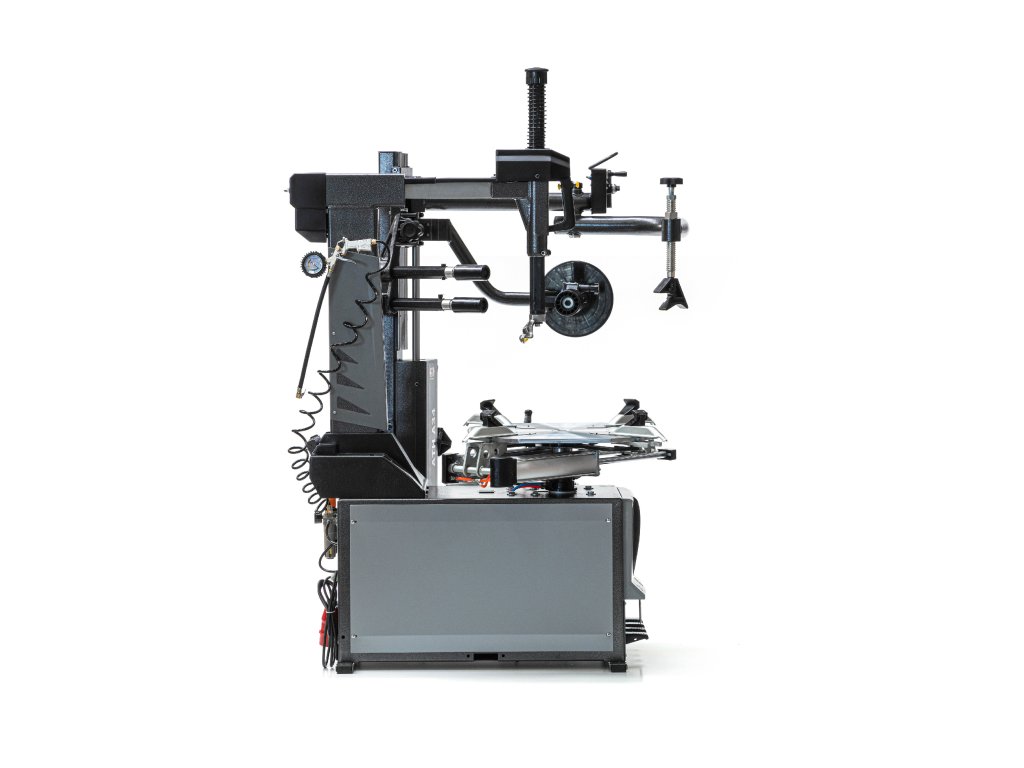

ATH-Heinl M52 + A34 – automatická prezúvačka pneumatík s pomocným ramenom, 400 V

ATH-Heinl M52 + A34 je profesionálna automatická prezúvačka pneumatík s pneumatickým pomocným ramenom. Zostava je určená pre pneuservisy a autoservisy, ktoré pravidelne pracujú s bežnými aj tuhšími nízkoprofilovými, UHP a Run-Flat pneumatikami.

Pneumaticky odklopný montážny stĺp umožňuje rýchlo uvoľniť pracovný priestor a následne vrátiť montážnu hlavu do nastavenej polohy. Pneumatické zaistenie montážnej hlavy automaticky vytvára vertikálny a horizontálny odstup od okraja ráfika.

Súčasťou zostavy je pneumatické pomocné rameno ATH A34. Jeho pracovné prvky pomáhajú pritláčať tuhú bočnicu pneumatiky a udržiavať jej pätku v montážnom žliabku ráfika. Obsluha tak môže lepšie kontrolovať polohu pneumatiky počas otáčania montážneho stola a potrebuje menej manuálnej sily.

Koleso sa upevňuje na samostrediaci štvorčeľusťový montážny stôl. Upínací systém používa dva dvojčinné hliníkové valce a trojstupňové rýchle nastavenie čeľustí.

Vonkajší rozsah upnutia ráfikov je 12" až 22" s možnosťou posunutia pracovného rozsahu o –2". Vnútorné upnutie umožňuje pracovať s ráfikmi od 14" do 26". Maximálna šírka ráfika je 13" a maximálny priemer kompletného kolesa 1 050 mm.

Montážny stôl pracuje dvoma rýchlosťami – 6 alebo 12 otáčok za minútu. Pomalší chod poskytuje lepšiu kontrolu pri tuhších pneumatikách, zatiaľ čo vyššia rýchlosť zrýchľuje bežnú montáž a demontáž.

Bočný pneumatický odtláčač pätky má pracovný rozsah 83 až 350 mm a dosahuje silu 2 500 kg. Je vybavený dvojčinným hliníkovým valcom a mechanizmom proti zakliesneniu.

Stroj sa ovláda pomocou ergonomicky usporiadaných nožných pedálov. Obsluha tak môže používať obe ruky na vedenie pneumatiky a kontrolu jej polohy.

Prezúvačka vyžaduje trojfázové elektrické napájanie 3 × 400 V s istením C16 A a prívod stlačeného vzduchu s tlakom 10 bar.

Zostava nie je bezpákovou prezúvačkou a v základnej výbave nemá pneumatický montážny prst ani tlakový inflátor. Tieto prvky možno podľa požiadaviek pracoviska dokúpiť ako voliteľné príslušenstvo.

Na montáž a demontáž UHP a Run-Flat pneumatík podľa postupov WDK je potrebné zostavu doplniť o samostatnú WDK súpravu určenú pre stroje ATH M52 alebo M72 s ramenom A34.

Výhody a použitie

● kompletná zostava prezúvačky ATH M52 a pomocného ramena A34
● vhodná pre osobné vozidlá, SUV a ľahké úžitkové vozidlá
● pneumatické pomocné rameno na nízkoprofilové, UHP a Run-Flat pneumatiky
● pneumaticky odklopný montážny stĺp
● pneumatické zaistenie montážnej hlavy
● automatické vytvorenie odstupu montážnej hlavy od ráfika
● samostrediaci štvorčeľusťový montážny stôl
● dva dvojčinné hliníkové upínacie valce
● trojstupňové rýchle nastavenie upínacích čeľustí
● vonkajšie upnutie ráfikov 12" až 22"
● vnútorné upnutie ráfikov 14" až 26"
● maximálny priemer kolesa 1 050 mm
● dve pracovné rýchlosti 6 a 12 ot./min.
● pneumatický odtláčač pätky so silou 2 500 kg
● mechanizmus odtláčača proti zakliesneniu
● ergonomické nožné ovládanie
● možnosť doplnenia WDK súpravy
● možnosť doplnenia pneumatického montážneho prsta
● možnosť rozšírenia na servis motocyklových kolies
