FERDUS CB78S – automatická 3D vyvažovačka kolies s laserom a sonarom 10–28″

FERDUS CB78S je profesionálna 3D vyvažovačka kolies pre pravidelne a intenzívne využívané pneuservisy, kde je dôležitá nielen kvalita vyváženia, ale aj čo najnižší počet manuálnych krokov pri každom kolese.

Hlavným rozdielom oproti základnému modelu CB78 je sonarové meranie šírky kolesa. Vnútorné meracie rameno získava potrebné rozmery z vnútornej strany ráfika a sonar automaticky dopĺňa šírku. Mechanik preto nemusí šírku samostatne odmeriavať a ručne zadávať do stroja. Výrobca CB78S charakterizuje ako stroj s plne automatickým meraním všetkých rozmerov vyvažovaného kolesa.

Tento rozdiel je v profesionálnom pneuservise podstatný. Pri jednom kolese ide iba o niekoľko ušetrených úkonov, ale počas sezónnej špičky sa automatické načítanie rozmerov opakuje pri desiatkach kolies denne. Výsledkom je plynulejší pracovný postup a menšie riziko chyby pri manuálnom zadávaní údajov.

CB78S pracuje s ráfikmi s priemerom 10–28″, šírkou kolesa 1,5–20″ a kompletnými kolesami s vonkajším priemerom až 1 118 mm. Maximálna hmotnosť kolesa je 70 kg, takže stroj pokrýva široký rozsah osobných vozidiel a podľa konkrétnej hmotnosti aj väčšie SUV či ľahké úžitkové kolesá.

Samotný merací cyklus trvá približne 7 sekúnd. Koleso sa pri meraní otáča rýchlosťou približne 140 ot./min, pričom výrobca uvádza hlučnosť pod 65 dB. Nízke pracovné otáčky prispievajú k pokojnejšiemu chodu stroja.

Na otáčanie kolesa sa používa krokový motor s presným dojazdom do polohy nevývažku. Po dokončení merania tak stroj pomáha dostať koleso priamo do pozície, v ktorej má mechanik aplikovať korekčné závažie. Nie je potrebné zdĺhavo hľadať správnu polohu manuálnym otáčaním kolesa.

Pri práci s ALU diskami pomáha laserový ukazovateľ polohy závažia a LED osvetlenie pracovnej oblasti. Mechanik tak presnejšie vidí miesto aplikácie samolepiaceho závažia na vnútornú korekčnú rovinu disku.

CB78S ponúka viacnásobné inteligentné ALU režimy a možnosť optimalizácie vzájomnej polohy pneumatiky a ráfika. Optimalizácia je užitočná najmä pri výraznejšej nevývahe – vhodným pootočením pneumatiky voči disku možno v určitých prípadoch znížiť potrebnú korekčnú hmotnosť.

Ovládanie zabezpečuje širokouhlý dotykový LCD displej s používateľsky jednoduchým softvérom. Stroj umožňuje súčasné nastavenie pre viac operátorov, čo je praktické v servise, kde sa pri vyvažovačke počas pracovného dňa strieda viac mechanikov. K dispozícii je aj USB port pre aktualizáciu softvéru a automatický energeticky úsporný režim.

Vyvažovačka podporuje inteligentnú samokalibráciu a automatickú diagnostiku vlastných funkcií. Tento údaj však nemožno zamieňať s diagnostikou hádzania pneumatiky alebo disku. Model CB78S diagnostiku hádzania nemá – tú pridáva vyšší model CB78P.

Koleso sa na CB78S upína mechanicky pomocou rýchloupínacej matice. Stroj používa závitový hriadeľ s priemerom 40 mm. Pneumatické upínanie je vyhradené pre vyššie vybavené modely, napríklad CB78PLUS.

Práve toto je dôležité pri porovnávaní radu CB78:

• CB78 – 3D vyvažovačka, šírka sa zisťuje mierkou
• CB78S – pridáva sonar a plne automatické meranie všetkých rozmerov
• CB78P – pridáva diagnostiku hádzania kolesa
• CB78PLUS – najvyššia automatizácia vrátane pneumatického upínania

Voliteľné príslušenstvo umožňuje rozšíriť použitie CB78S aj mimo štandardných automobilových kolies. Adaptér 16.63 je určený na disky bez klasického stredového otvoru a MOTO adaptér 16.111 umožňuje vyvažovanie motocyklových kolies.

Z pohľadu umiestnenia v dielni treba počítať približne s pôdorysom 1 390 × 980 mm a celkovou výškou okolo 1 470 mm podľa technického nákresu radu CB78. Pred strojom je potrebné ponechať dostatok priestoru na manipuláciu s kolesom a pri plánovaní pracoviska treba zohľadniť aj otvorenie ochranného krytu.

CB78S je preto veľmi dobrá voľba pre pneuservis, ktorý už chce plnoautomatické 3D načítanie rozmerov, sonar, laser a dotykové ovládanie, ale nepotrebuje diagnostiku hádzania ani pneumatické upínanie drahších verzií.

Výhody a použitie

• Profesionálna automatická 3D vyvažovačka kolies
• Plne automatické získanie všetkých základných rozmerov kolesa
• Sonarové meranie šírky
• Automatické meracie rameno pre ďalšie rozmery ráfika
• Určená pre pravidelne vyťažené pneuservisy
• Rozsah priemeru ráfika 10–28″
• Šírka kolesa 1,5–20″
• Maximálny priemer kompletného kolesa 1 118 mm
• Maximálna hmotnosť kolesa 70 kg
• Presnosť ±1 g
• Merací cyklus približne 7 sekúnd
• Krokový motor s presným zastavením v polohe nevývažku
• Laserový ukazovateľ polohy závažia
• LED osvetlenie priestoru aplikácie závažia
• Širokouhlý dotykový LCD displej
• Viacnásobné inteligentné ALU režimy
• Optimalizácia vzájomnej polohy pneumatiky a disku
• Inteligentná samokalibrácia
• Automatická diagnostika funkcií stroja
• Možnosť nastavenia pre viac operátorov
• USB port pre aktualizáciu softvéru
• Automatický energeticky úsporný režim
• Mechanické upínanie kolesa
• Závitový hriadeľ 40 mm
• Nízke pracovné otáčky a hlučnosť <65 dB
• Napájanie 230 V
• Možnosť vyvažovania motocyklových kolies s voliteľným adaptérom
• Možnosť upnutia diskov bez stredového otvoru s voliteľným adaptérom

Technické údaje

Štandardné príslušenstvo

• rýchloupínacia matica
• závitový hriadeľ
• 3 centrovacie kužele
• prítlačná miska pod rýchloupínaciu maticu
• gumová ochranná manžeta misky

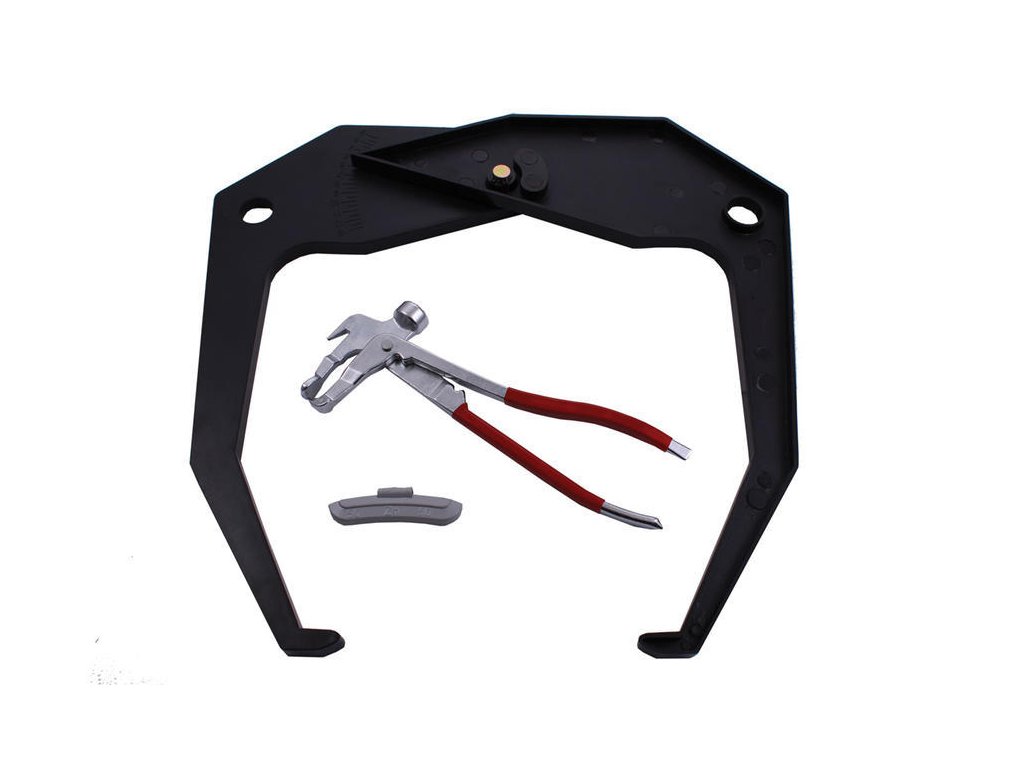

• obkročné meradlo
• kliešte na vyvažovacie závažia
• kalibračné závažie

Pre koho je FERDUS CB78S vhodná?

• profesionálne pneuservisy
• pravidelne a intenzívne vyťažené prevádzky
• pneuservisy s vysokým sezónnym počtom kolies
• prevádzky pracujúce často s ALU diskami
• servisy, ktoré chcú automaticky merať všetky tri rozmery kolesa
• prevádzky, kde je dôležitý sonar a laserové navádzanie
• servisy, kde na jednom stroji pracuje viac mechanikov
• zákazníkov, ktorí nechcú platiť za diagnostiku hádzania, ktorú nepotrebujú
