Ferdus CB46 – 2D vyvažovačka nákladných a osobných kolies
Automatická 2D vyvažovačka Ferdus CB46 je určená na profesionálne vyvažovanie kolies nákladných, dodávkových aj osobných vozidiel. Ponúka nosnosť kolesa až 200 kg, laserové označenie miesta závažia, automatické polohovanie kolesa a pneumatický zdvihák s nožným ovládaním.
Ferdus CB46 je robustná automatická 2D vyvažovačka určená predovšetkým na vyvažovanie veľkých a ťažkých kolies nákladných vozidiel. V režimoch CAR a VAN ju možno používať aj ako presnú vyvažovačku kolies osobných a dodávkových vozidiel. Jedno zariadenie tak umožňuje vybaviť pracovisko pre viacero typov vozidiel bez potreby samostatnej osobnej vyvažovačky.
Stroj pracuje s diskami s priemerom od 8" do 35", šírkou od 2" do 20" a kolesami s hmotnosťou až 200 kg. Maximálny priemer kompletného kolesa je 1 250 mm a maximálna šírka 590 mm, vďaka čomu je CB46 vhodná aj na veľké a rozmerné nákladné kolesá.
Elektronická vnútorná mierka umožňuje 2D zadávanie rozmerov. Pri práci so zliatinovými diskami pomáha zjednodušiť nastavenie stroja, zatiaľ čo šírka oceľových diskov sa zadáva ručne. K dispozícii sú dva režimy ALU na aplikáciu samolepiacich závaží na zliatinové disky.
Po vyvažovacom cykle krokový motor automaticky natočí koleso do polohy zisteného nevyváženia. Laserový ukazovateľ označí stred miesta aplikácie závažia a LED osvetlenie zlepšuje viditeľnosť pracovného priestoru. Obsluha tak nemusí polohu závažia opakovane vyhľadávať manuálnym otáčaním kolesa.
Pri vyvažovaní kolies osobných vozidiel dosahuje stroj presnosť ± 1 g a vyvažovací cyklus trvá približne 9 sekúnd. V režime pre nákladné kolesá pracuje s presnosťou ± 10 g a cyklus trvá približne 20 sekúnd. Nízke pracovné otáčky 120 ot./min pri osobných a 80 ot./min pri nákladných kolesách prispievajú k tichšej a bezpečnejšej prevádzke.

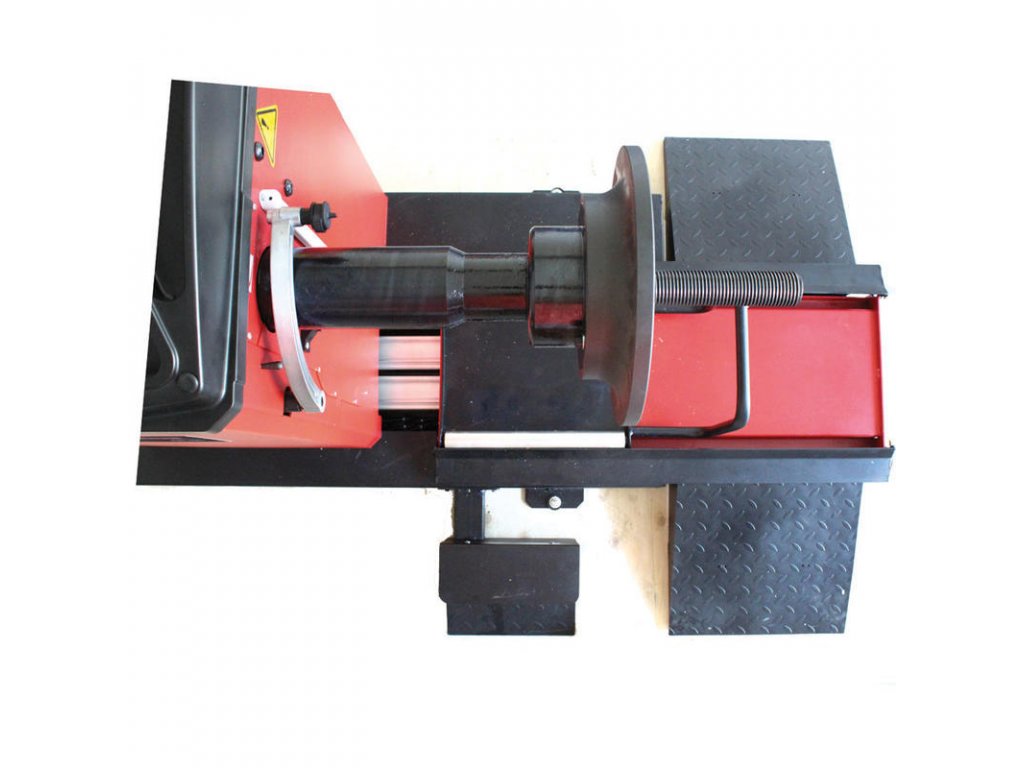

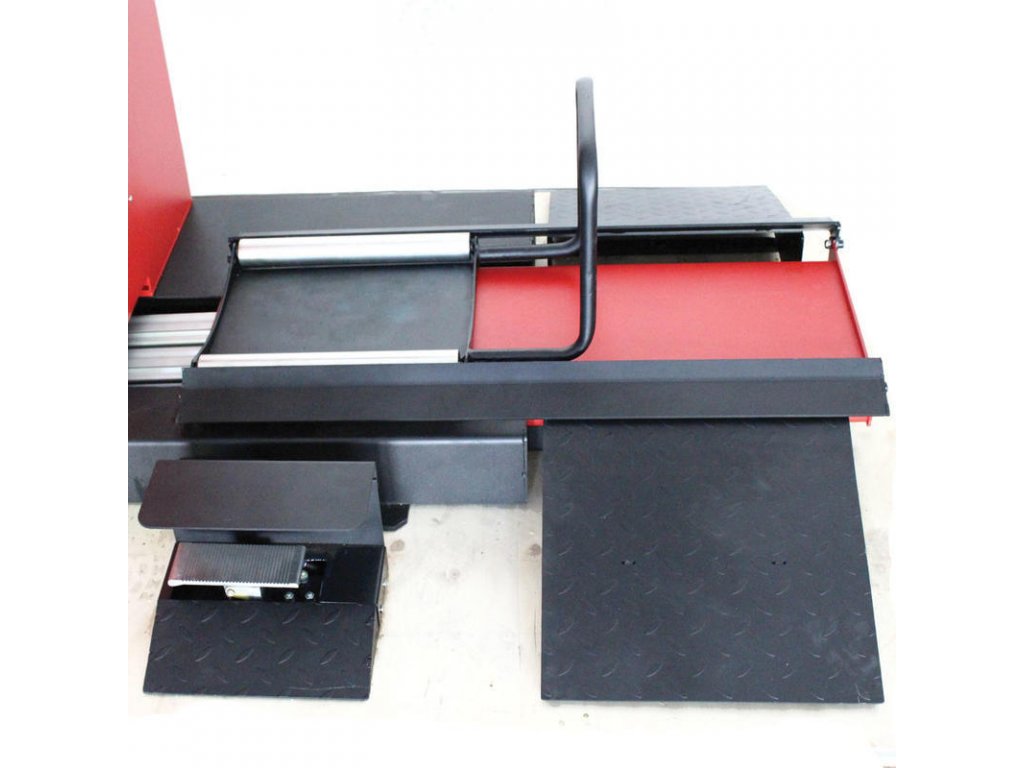

Manipuláciu s ťažkými kolesami uľahčuje integrovaný pneumatický zdvihák s nožným ovládaním. Technik môže koleso zdvihnúť do osi vyvažovacieho hriadeľa bez namáhavého ručného dvíhania. Na prevádzku zdviháka je potrebný prívod stlačeného vzduchu s tlakom 8 bar.
Súčasťou štandardného príslušenstva sú upínacie a centrovacie prvky pre osobné, ľahké úžitkové aj nákladné kolesá. Vyvažovačka je preto pripravená na široký rozsah bežných servisných úkonov bez potreby okamžitého dokupovania základných adaptérov.
Výhody a použitie
● Jedna vyvažovačka pre nákladné, dodávkové aj osobné kolesá
● Automatické 2D vyvažovanie v režimoch CAR a VAN
● Maximálna hmotnosť kolesa až 200 kg
● Disky s priemerom od 8" do 35"
● Disky so šírkou od 2" do 20"
● Maximálny priemer kompletného kolesa 1 250 mm
● Automatické natočenie kolesa do polohy nevyváženia
● Presné polohovanie pomocou krokového motora
● Laserové označenie stredu miesta aplikácie závažia
● LED osvetlenie pracovného priestoru
● Elektronická vnútorná mierka na 2D zadávanie rozmerov
● Dva režimy ALU pre zliatinové disky
● Presnosť ± 1 g pri osobných kolesách
● Presnosť ± 10 g pri nákladných kolesách
● Pneumatický zdvihák kolies s nožným ovládaním
● Inteligentná samokalibrácia
● Automatická diagnostika a ochranné funkcie
● Nízke pracovné otáčky a tichší chod
● Rozsiahle centrovacie príslušenstvo v základnom vybavení
● Vhodná pre profesionálne pneuservisy, nákladné servisy a zmiešané servisné prevádzky
Technické údaje
| Parameter | Hodnota |
|---|---|
| Značka | Ferdus |
| Model | CB46 |
| Produktový kód | 16.124 |
| Typ zariadenia | Automatická 2D vyvažovačka kolies |
| Určenie | Osobné, dodávkové a nákladné vozidlá |
| Spôsob zadávania rozmerov | Elektronická vnútorná mierka 2D, šírka oceľových diskov ručne |
| Diagnostika tvaru kolesa | Nie |
| Počet režimov ALU | 2 |
| Priemer disku | 8 – 35" (200 – 890 mm) |
| Šírka disku | 2 – 20" (50 – 500 mm) |
| Maximálny priemer kolesa | 1 250 mm |
| Maximálna šírka kolesa | 590 mm |
| Maximálna hmotnosť kolesa | 200 kg |
| Priemer závitu vyvažovacieho hriadeľa | 40 mm |
| Presnosť – osobné kolesá | ± 1 g |
| Presnosť – nákladné kolesá | ± 10 g |
| Rýchlosť otáčania – osobné kolesá | 120 ot./min |
| Rýchlosť otáčania – nákladné kolesá | 80 ot./min |
| Dĺžka cyklu – osobné kolesá | Približne 9 s |
| Dĺžka cyklu – nákladné kolesá | Približne 20 s |
| Automatické polohovanie kolesa | Áno, pomocou krokového motora |
| Laserový ukazovateľ polohy závažia | Áno |
| Osvetlenie pracovného priestoru | LED |
| Displej | Digitálny |
| Pneumatický zdvihák kolies | Áno, s nožným ovládaním |
| Požadovaný tlak vzduchu | 8 bar |
| Napájanie | 230 V / 50 Hz |
| Príkon motora | 370 W |
| Pracovná teplota | 0 až 45 °C |
| Relatívna vlhkosť | 20 – 95 %, bez kondenzácie |
| Hmotnosť stroja | 335 kg |
Štandardné príslušenstvo pre osobné kolesá
● 4 veľkosti centrovacích kužeľov
● Rýchloupínacia matica 40 mm
● Plastová prítlačná miska s gumovou manžetou
● Kliešte na vyvažovacie závažia
● Obkročné meradlo
Štandardné príslušenstvo pre ľahké úžitkové kolesá
● Rozširovací prstenec s priemerom 230 mm
Štandardné príslušenstvo pre nákladné kolesá
● Rozširovací prstenec s priemerom 310 mm
● 6 veľkostí centrovacích kužeľov
● Prírubový kotúč so závitovými otvormi na centrovanie pomocou skrutiek
● Štvorramenná centrovacia rozeta s nastaviteľnými kolíkmi pre štvorotvorové disky
● Päťramenná centrovacia rozeta s nastaviteľnými kolíkmi pre päťotvorové disky
● Robustná upínacia matica 40 mm
● Obkročné meradlo pre nákladné kolesá
Prečo koleso vibruje aj po vyvážení?
Príčinou môže byť nepresné vystredenie kolesa na vyvažovačke, nečistota na dosadacích plochách, deformovaný disk, poškodená pneumatika alebo vôľa v podvozku vozidla. Ferdus CB46 nemá diagnostiku tvaru kolesa, preto je potrebné deformácie disku a pneumatiky skontrolovať samostatne. Je Ferdus CB46 určená iba na nákladné kolesá?
Nie. Stroj je primárne určený na veľké nákladné kolesá, ale v režimoch CAR a VAN umožňuje vyvažovať aj kolesá osobných a dodávkových vozidiel. Akú maximálnu hmotnosť kolesa dokáže vyvažovačka uniesť?
Maximálna povolená hmotnosť jedného kolesa je 200 kg. Manipuláciu s ťažkým kolesom uľahčuje integrovaný pneumatický zdvihák. Aký rozsah diskov možno na CB46 vyvažovať?
Vyvažovačka je určená pre disky s priemerom od 8" do 35" a šírkou od 2" do 20". Maximálny priemer kompletného kolesa je 1 250 mm a jeho maximálna šírka 590 mm. Ako vyvažovačka označí miesto na aplikáciu závažia?
Po dokončení merania krokový motor automaticky natočí koleso do polohy nevyváženia. Laser následne označí stred miesta, na ktoré sa má aplikovať vyvažovacie závažie. Je pneumatický zdvihák kolies súčasťou stroja?
Áno. Integrovaný pneumatický zdvihák s nožným ovládaním uľahčuje zdvíhanie a nasadzovanie ťažkých nákladných kolies na vyvažovací hriadeľ. Aké pripojenie vyvažovačka potrebuje?
Stroj vyžaduje elektrické napájanie 230 V / 50 Hz. Pre pneumatický zdvihák je potrebný prívod stlačeného vzduchu s tlakom 8 bar. Je centrovacie príslušenstvo súčasťou balenia?
Áno. Štandardné vybavenie obsahuje kužele, upínacie matice, rozširovacie prstence a prírubové centrovacie prvky pre osobné, ľahké úžitkové aj nákladné kolesá.
